光纖是當今信息傳輸?shù)闹匾獋鬏斀橘|(zhì)之一，在城市的地下管網中，在智能建筑和數據中心的信息傳輸主干系統中，都會看到大量的光纖光纜。同樣在辦公建筑中，“光纖到桌面”也已經是早已普遍的技術。
盡管說光纖到桌面早已普及，但隨著時代的發展、新產品的不斷涌現、標準的不斷深化，光纖到桌面的應用方式也在不斷的變化。本文將就自用辦公建筑中光纖到桌面的常規應用方案提出自己的觀點。
1 FTTD的基本拓?fù)浣Y(jié)構
光纖到桌面（FTTD）所指的是使用光纖光纜從機房（樓層配線架FD、大樓主配線架BD）敷設到工作區，使用光纖光纜作為配線子系統的傳輸介質。其基本拓?fù)浣Y(jié)構如圖1所示。
其中：
FD：樓層配線架
TO：工作區信息點
圖1 FTTD的基本拓?fù)浣Y(jié)構
依據圖1可以看出，對于一個位于工作區的光纖信息信息點而言，1根2芯的光纖光纜形成了FTTD的主體，在它的兩端，左邊是光纖配線架，右邊是光纖信息插座（光纖面板）。在左邊，由于光纖網絡交換機的常規端口與光纖配線架的端口基本一致，所以在系統中只需要一個光纖配線架，使用光纖跳線連接到光纖網絡交換機的端口上；在右邊，光纜通過墻面（或地面、桌面）的光纖插座（光纖面板），使用光纖跳線連接到臺式電腦的光纖網卡上。這就完成了一個最基本的FTTD傳輸。
由于光纖產品本身的特點，要想形成圖1所示的光纖傳輸信道，就需要在光纜的兩端添加光纖連接件，添加的方法可以采用磨接（將光纖連接件緊緊的套在光纖纖芯上，然后將露出光纖連接件端面的光纖纖芯磨圓滑）、熔接（使用一端具有光纖連接件的光纖，將它的另一端使用光纖熔接機與光纜中的纖芯融合成一體）和冷接（使用一端具有光纖連接件的光纖，將它的另一端插入專用的光纖接續子的一端，將光纜中的纖芯插入光纖接續子的另一端，迫使兩端纖芯對接且中心對準，使光可以從光纖纖芯的對接面?zhèn)鬏敚?，然后使用光纖耦合器作為橋梁，將光纖跳線和光纜上的的光纖連接件對接。然而，由于光纖耦合器自身難以固定，就需要使用光纖配線架和光纖面板作為它的支撐架。
由于光纖面板背后的86型底盒空間有限，所以光纖面板中一般不使用光纖尾纖（86型底盒內做光纖熔接的效果不理想），而是采用每分鐘可以完成1芯的快速光纖連接件。

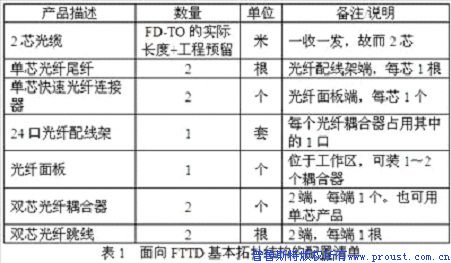

由此，形成了一個簡單的FTTD配置清單：
當然，其中的光纜、光纖尾纖都應該根據所采用的光纖種類，選擇其一：多模光纖（分有OM1、OM2、OM3、OM4）、單模光纖（OS1、OS2單模零水峰、G.657小彎曲半徑光纖）
當根據表1將所有的FTTD信息點所需要的布線材料統計完畢并注明產品的型號/規格后后，F(xiàn)TTD設計工作基本告一個段落。
2 實際應用中的3個問題
圖1所示的拓?fù)浣Y(jié)構在實際應用中會出現3個應用問題：
1)沒有辦公室用的光纖電話產品
在現代社會的辦公環境中，每個人往往同時擁有電話和電腦，電腦可以使用光纖網卡，而使用光纖傳輸?shù)碾娫捴两駴]有面世。原因不是不能形成，而是光纖電話的價位無法與數十元一部的RJ11接口電話（可以使用雙絞線）相競爭，同時電話經常會在辦公桌、辦公室內移動，對于石英玻璃構成的光纖而言，非常容易折斷，導致光纖跳線的壽命不長，經常需要更換。
面對這樣的情況，最為理想、最常采用的方式是每個使用FTTD的辦公桌，同時敷設1根水平雙絞線，如圖2所示。這根水平雙絞線主要用于傳輸電話信息，在萬一FTTD出現問題時，它也可以傳輸數據，實現雙介質冗余備份。
其中：
FD：樓層配線架
TO：工作區信息點
大對數雙絞線通往大樓主配線架

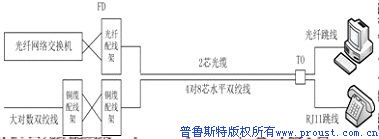

圖2 最常見的FTTD拓?fù)浣Y(jié)構

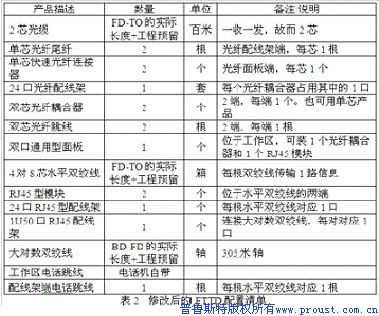

由此，形成了一個最常見的FTTD配置清單：
同樣，其中的光纜、光纖尾纖都應該根據所采用的光纖種類，選擇其一：多模光纖（分有OM1、OM2、OM3、OM4）、單模光纖（OS1、OS2單模零水峰、G.657小彎曲半徑光纖）。其中的雙絞線應該根據設計的等級，選擇超6類或6類產品（也可以選擇其他產品等級，如超7類、超5類、非屏蔽、屏蔽等等）
當根據表2將所有的FTTD信息點所需要的布線材料統計完畢并注明產品的型號/規格后后，這份配置清單基本上可以投入實際使用。
2) 光纖網卡并不流行
在目前的網絡產品市場中，光纖網卡價格比較貴。同時，還可以看到：面向筆記本電腦的光纖網卡基本上找不到（原因在于筆記本電腦經常需要插拔跳線，容易造成光纖跳線損壞）。而替代方案是采用光電轉換器+RJ45型雙絞線網卡作為數據傳輸?shù)慕涌?，這時它的售價相對與光纖網卡而言會便宜不少。這一方案對應的拓?fù)浣Y(jié)構參見圖3。
其中：
FD：樓層配線架
TO：工作區信息點
大對數雙絞線通往大樓主配線架

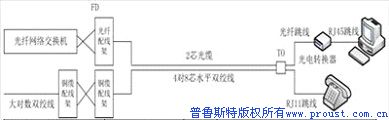

圖3 使用光電轉換器的FTTD拓?fù)浣Y(jié)構

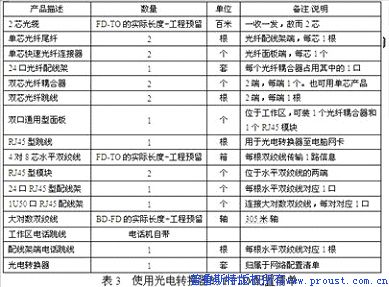

由此，形成了一個最常見的FTTD配置清單：
不能忘記的是，其中的光纜、光纖尾纖都應該根據所采用的光纖種類，選擇其一：多模光纖（分有OM1、OM2、OM3、OM4）、單模光纖（OS1、OS2單模零水峰、G.657小彎曲半徑光纖）。而水平雙絞線應該根據設計的等級，選擇超6類或6類產品（也可以選擇其他產品等級，如超7類、超5類、非屏蔽、屏蔽等等）
當根據表3將所有的FTTD信息點所需要的布線材料統計完畢并注明產品的型號/規格后后，這份配置清單基本上可以投入實際使用。
在實際設計中，需要注意的是光電轉換器需外加220V電源。維護時則應注意：萬一電源插頭（特別是光電轉換器上的電源插頭）因某種原因被拔下，則數據傳輸立即中斷！
3)光纖纖芯容易折斷
由于綜合布線系統的光纖光纜是采用石英玻璃材料制造，天性較脆，容易折斷，特別是在施工期間容易折斷。FTTD（光纖到桌面）實際是在配線子系統中使用光纖光纜作為傳輸介質，而配線子系統經常會途徑一些今后無法拆卸的安裝空間，所以就要求光纖光纜的芯數要有一定的備份。根據國家標準《綜合布線系統工程設計規范》（GB 50311-2007）的規定，水平光纜至少應保留2芯作為備份，故此，F(xiàn)TTD所采用的光纜宜使用4芯光纜，而不是前述的2芯光纜（如圖4所示）。
其中：
FD：樓層配線架
TO：工作區信息點
大對數雙絞線通往大樓主配線架
圖4 使用光電轉換器、4芯光纜的FTTD拓?fù)浣Y(jié)構

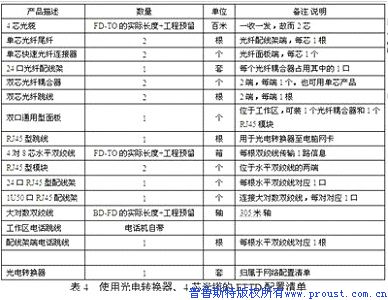

對應的配置清單也應改為：
3 FTTD的工程實現注意事項
FTTD的施工并不復雜，一般來說只要熟悉水平雙絞線的施工方法，仔細、輕巧一些就可以了。光纖端接通常會采用熔接，這時最流行的方式是將熔接工序外包給擁有熔接機的專業光纖施工隊完成，所以對于一般的綜合布線施工方而言，只要將光纜敷設到位、光纖面板端的快速光纖連接件安裝完畢，就只需要關注光纖跳線了。
在大多數的FTTD施工中，需要注意的事項有幾個：
● 光纜端接和光纖跳線插拔需在潔凈室環境中進行
由于光纖的端面直徑非常小，空氣中漂浮的一粒灰塵就可能導致光傳輸中斷，所以光路必須暴露時，應在潔凈室環境中。這一要求同樣適合于綜合布線系統的維護和網絡設備的光跳線插拔。
● 施工時輕拉輕放
光纜在穿線是宜單獨使用橋架，或敷設在水平雙絞線的上面，以免因拉動水平雙絞線而導致光纜受傷。在光纜中的纖芯被剝出來時，應特別注意輕手輕腳，一旦折斷其中一芯都會帶來不必要的麻煩。
● 光電轉換器不能掩藏在文字資料中
在施工時，應設法將光電轉換器安裝在墻面、辦公桌側面等等不會被辦公人員的文字資料淹沒的地方，以免辦公人員移動文字資料時無意識地牽動光電轉換器，導致電源插頭脫離或電源線、跳線受傷。
光電轉換器宜選擇統一的安裝位置，以便維護時容易找到它。
4 光纖網絡設備可能安放的地點
從理論上來說，F(xiàn)TTD所配套的光纖網絡設備應該安放在樓層配線架FD旁，但由于光纖網絡設備的價格遠高于RJ45型電口網絡設備，如果FD上的FTTD端口不多，則會造成網絡設備中大量端口閑置。這時，可以將光纖網絡設備集中安放在大樓主配線架旁，增加干線子系統中光纜的芯數，即每個樓層配線架所需干線子系統數據光纜的纖芯數量中除包含正常的樓層配線架所需主干芯數外，將每個FTTD的纖芯（2芯）也計算在內。例如：假定樓層配線架所需主干纖芯為24芯，而該樓層配線架所轄的FTTD數量為20個，則主干光纜的芯數至少應為64芯，根據國家標準中光纜的優選系列，可以選擇96芯或72芯光纜。
5 幾種可能出現的FTTD應用方式
隨著新技術的不斷出現，F(xiàn)TTD的拓?fù)浣Y(jié)構也在隨之發生變化。這些變化無法一一列舉，在本文中將對3種經常討論的變化進行分析：
● 電子配線架
當樓層配線架FD中采用電子配線架時，需要考慮所用電子配線架是否采用的是標準的雙配線架結構（比較理想的電子配線架為9針，它的兩端都需要使用電子配線架，即雙配線架結構）。如果是，則需要調整拓?fù)鋱D和配置清單（參見圖5）。
其中：
FD：樓層配線架
TO：工作區信息點
大對數雙絞線通往大樓主配線架
圖5 使用光電轉換器、4芯光纜的智能管理型FTTD拓?fù)浣Y(jié)構

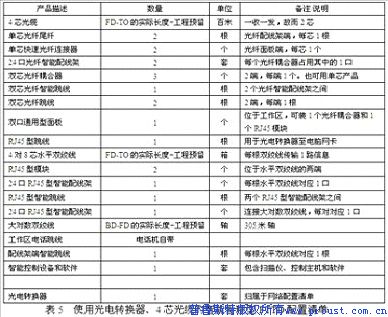

對應的配置清單也應改為：
● IP電話
IP電話是采用計算機網絡傳輸?shù)碾娫?，由于IP電話機往往自帶通往電腦的2端口網絡交換機，所以有些辦公樓使用IP電話方式減少了通往桌面的1根雙絞線。使綜合布線系統中配線子系統的造價降低一半。
且不論IP電話機是否有光纖接口，僅考慮IP電話如果與電腦合用一根雙絞線（對于FTTD而言，可以引自光電轉換器），則萬一線路故障或設備故障，都會使該辦公桌的辦公人員同時失去電話和計算機網絡。
綜合布線系統從發明開始，它的構造思路就是用高造價換取星型結構的高可靠性（4對8芯雙絞線必然比2芯電話線、總線型網絡所需的50Ω同軸電纜要貴，跳線和模塊比RJ45水晶頭貴，而面板和配線架尚未計算）和能夠滿足幾乎所有智能子系統傳輸所需的通用性。所以當決定采用IP電話機時，建議到每個工作區的傳輸信道數量至少為2個。
● EPON
隨著電信公司在智能小區中主推無源光網絡（EPON），許多人也在討論是否可以將EPON引入自用型辦公建筑，而且它的優點是可以做到三網合一（電話、計算機網絡和有線電視），對施工而言可以簡化。
對于自用型辦公建筑而言，它與智能小區不同地方在于信息上傳和信息下傳的時間比較均衡，而EPON類似于總線型結構，它的下傳是采用的是廣播方式，上傳則采用時隙方式，所以它對于下傳比較有利，對于每個終端的上傳流量則會明顯減少，由此可知它對提升現在的每戶2M、4M的信息傳輸量而言會產生很好的效果，而對于辦公環境中每個終端的網卡都已經達到千兆級而言，則采用標準的以太網結構會使每個終端的雙向信息傳輸更為暢通。
另外，如果辦公桌上的電話使用EPON傳輸，則需要考慮電話機的供電問題。在電信公司通過的電話傳輸過程中，同時提供了電話機所需的電源，而且萬一電信機房（或企業自己的電話用戶小交換機）斷電，其中的備用電源至少可以保證電話正常使用8小時以上。而EPON是光傳輸，電話機所需的電源只能采用樓層市電供電或信息機房的UPS供電，其中市電無法保證電話機在斷電時的供電問題，大多數UPS的電池在斷電時僅能保證15分鐘至2小時的供電。對于具有對各地的子公司、各部門具有指揮功能的自用辦公樓而言，斷電時電腦可以停止工作，而電話則往往不能停止工作。而手機事實上是不能可以保證8小時通話的，而且手機所發出的無線信號并不具有信息保密的特性。
6 結束語
有“光纖到桌面”的提法，那對于另一種重要的傳輸介質雙絞線而言，是否有“銅纜到桌面”或“雙絞線到桌面”這樣的提法？沒有。事實上，“光纖到桌面”的提法本身就包含著另一層意思：使用光纖光纜作為條件惡劣的配線子系統的傳輸介質，至今而言仍然沒有真正普及。
對于智能建筑和數據中心而言，雙絞線或光纖光纜的選擇在于傳輸能力、造價、環境、使用習慣等諸多方面的問題。為什么大多數布線廠商都同時在推銅纜布線系統（雙絞線）和光纖布線系統（光纜），而不設置任何傾向性的原因在于：光和銅各有各的優勢和適應面，能夠充分利用各種材料的優勢是高水平設計師的驕傲。
