隨著現代社會的發展，計算機網絡技術的普及越來越多的辦公大樓、寫字樓、醫院、銀行、賓館等建筑離不開綜合布線系統。配置綜合布線系統，猶如為建筑物建立了一個高速，大容量的信息傳送平臺，為建筑智能化提供了快速的信息通道。
我國每年因雷擊破壞建筑物內計算機網絡系統的事件時有發生，所造成的損失是非常巨大的。因此綜合布線系統的防雷設計就顯得尤其重要。
我們知道雷電入侵電器設備的形式有兩種：直擊雷和感應雷。雷電直接擊中線路并經過電器設備入地的雷擊過電流稱為直擊雷；由雷閃電流產生的強大電磁場變化與導體感應出的過電壓，過電流形成的雷擊稱為感應雷。
目前，在智能大樓防雷系統設計上，是執行的國家標準《建筑物防雷設計規范》GB50057－ 94，設計由避雷網(帶)，避雷針或混合組成的接閃器，立柱基礎的鋼筋網與鋼屋架，屋面板鋼筋等構成一個整體，避雷網通過全部立柱基礎的鋼筋作為接地體，將強大的雷電流入大地。計算機系統安置在建筑物內，受建筑物防雷系統保護，直擊雷擊中計算機網絡系統的可能性非常小，計算機設備抗直擊雷能力很低，防護設備非常昂貴，通常不必安裝防護直擊雷的設備，而計算機網絡必須防感應雷。

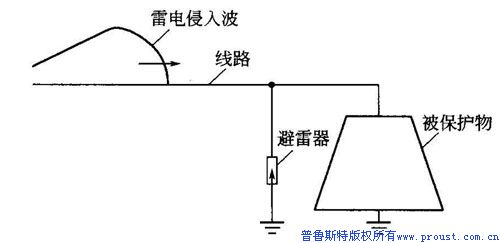

感應雷可由靜電感應產生，也可由電磁感應產生，形成感應雷電壓的機率很高，對建筑物內的低壓電子設備威脅巨大，計算機網絡系統及電話程控交換機的防雷工作重點是防止感應雷入侵。入侵計算機系統的雷電過電壓過電流主要有以下三個途徑：
1.由交流電220V電源供電線路入侵
計算機系統的電源由電力線路輸入室內，電力線路可能遭受直擊雷和感應雷。直擊雷擊中高壓電力線路，經過變壓器耦合到220伏低壓，入侵計算機供電設備；另外低壓線路也可能被直擊雷擊中或感應雷過電壓。在220伏電源線上出現的雷電過電壓平均可達10000伏，對計算機網絡系統可造成毀滅性打擊。
2.由計算機通信線路入侵
可分為三種情況：(1)當?shù)孛嫱怀鑫镌庵睋衾状驌魰r(shí)，強雷電壓將鄰近土壤擊穿，雷電流直接入侵到電纜外皮，進而擊穿外皮，使高壓入侵線路。(2)雷云對地面放電時，在線路上感應出上千伏的過電壓，擊壞與線路相連的電器設備，通過設備連線侵入通信線路。這種入侵沿通信線路傳播，涉及面廣，危害范圍大。(3)若通過一條多芯電纜連接不同來源的導線或者多條電纜平行鋪設時，當某一導線被雷電擊中時，會在相鄰的導線感應出過電壓，擊壞低壓電子設備。
3.地電位反擊電壓通過接地體入侵
雷擊時強大的雷電流經過引下線和接地體泄入大地，在接地體附近放射型的電位分布，若有連接電子設備的其他接地體靠近時，即產生高壓地電位反擊，入侵電壓可高達數萬伏。建筑物防直擊雷的避雷引入了強大的雷電流通過引下線入地，在附近空間產生強大的電磁場變化，會在相鄰的導線(包括電源線和信號線)上感應擊雷電過電壓，因此建筑物避雷系統不但不能保護計算機，反而可能引入了雷電。計算機網絡系統等設備的集成電線芯片耐壓能力很弱，通常在 100伏以下，因此必須建立多層次的計算機防雷系統，層層防護，確保計算機特別是計算機網絡系統的安全。
在防雷系統設計中，目前通常作法是下面兩點
1.建立聯合接地系統，形成等電位防雷體系
將建筑物的基礎鋼筋，梁柱鋼筋，金屬框架，建筑物防雷引下線等連接起來，形成閉合良好接地的法拉第籠，將建筑物各部分的交流工作地，安全保護地，直流工作地，防雷接地與建筑物法拉第籠良好連接，避免接地線之間存在電位差，消除感應過電壓產生的原因。
2.電源系統防雷
在高壓端各相安裝防雷裝置作為第一級保護，在低壓側安裝閥門式防雷裝置作為第二級保護，在樓層配電箱安裝電源避雷箱作為第三級保護。
還應設計綜合布線系統防雷
綜合布線系統包括六個子系統：工作區子系統，水平支干線子系統，管理子系統，垂直主干子系統，設備子系統和建筑群主干子系統。
1.工作區子系統
它就是工作區(各個辦公室)內終端設備連接到信息插座之間的設備組成。每個五類數據點含一個RJ45插座，三類語音點含一個RJ45插座。連接計算機網絡的數據點，在管理子系統中已經采取了保護措施，一般不需要加裝防雷設施；若需要利用調制解調器通過語音點連接計算機，由于語音線路與外線連接，有必要安裝信號避雷器，作為末級防雷措施。
2.水平子系統
它是布置在同一樓層上，一端接在信息插座上，另一端接在層配線間的跳線架上，連接管理子系統至工作區的電纜，要求鋪設在金屬橋架或金屬線管內。與聯合接地系統相連的金屬橋架和金屬管線充當了屏蔽層，兩端或連接到網絡設備或連接到垂直干線，不必再加裝防雷設施。
3.管理區子系統
放置電信布線系統設備，包括水平和主干布線系統的機械終端和交換線路，管理區子系統的數據部分安裝在一個19英寸的機柜中，材料包括五類配線架，光纖配線架，繞線環，標簽等，采用雙絞線作為垂直主干線，需要在機柜中安裝計算機網絡防雷器，作為計算機網絡第二級防雷措施，防護由于引下線泄放雷電流而形成的電磁場突變產生的感應雷；語音部分采用BLX安裝架固定在墻面，罩上防塵蓋，材料包括25對接線板，繞線環和標簽等，管理區子系統需要裝信號避雷器，作為通信線路第二級防雷措施。
4.垂直干線子系統
通常它是由主設備間(如計算機房，程控交換機房)至各層管理間，采用大對數的電纜饋線或光纜，兩端分別端接在設備間和管理間的跳線架上，為建筑物提供干線電纜路由。
語音主干線按照程控交換機和電信系統的標準和做法，采用三類非屏蔽大對數雙絞電纜，已在管理區子系統安裝了信號避雷器，一般不需要再裝防雷設備。
數據傳輸主干線采用大對數雙絞電纜，已在管理區子系統安裝了信號避雷器，一般不需要再安裝防雷設備。
采用光纖作為數據傳輸主干線，可滿足FDDI，ATM，快速以太網，光纖以太網的傳輸要求，用光纖作為計算機網絡主干線絕對避免了由于引下線泄放雷電流而形成的電磁場突變產生的感應雷，是最好的防雷措施。
5.設備間子系統
它是整個布線系統的中心、單元，所有樓層的資料都由光纖和電纜傳送至此。通常此系統安裝在計算機主機房，程控交換機房?jī)?nèi)。通常分為語音管理和數據管理兩部分。
語音設備管理區子系統，連接大樓外各種線路，主要處理電話，X25，DDN進線等，經與垂直干線子系統跳接后，連通各語音管理子系統。安裝通信避雷柜(保安配線柜)，連接進出大樓的通信線路，覆蓋了進出大樓所有通信線，大對數通信電纜必須埋地鋪設，防護由于進出、大樓的通信線路引入的感應雷。
數據設備管理子系統，與大樓計算機房在同層，方便操作和管理，是計算機網絡中心，采用光纖作為計算機網絡主干線，絕對避免了雷電影響 ，是最好的防雷措施；若采用大對數雙絞電纜作為數據傳輸主干纜，需要在機柜中安裝計算機網絡防雷器，作為計算機網絡第一級防雷措施。
6.建筑群子系統
它是將多個建筑物的數據通信信號連接成一體的布線系統。采用光纖作為建筑物間網絡連接介質，不需要安裝避雷器，甚至可以架空鋪設，若采用電纜，必須埋地鋪設。進入建筑物內鋪設時，電纜必須單獨敷設在弱電金屬橋架或弱電金屬管線內，金屬橋架和金屬管線與聯合接地系統良好相連，充當導線的屏蔽層，不能共用強電金屬橋架或強電金屬管線。強電金屬橋架及金屬管線與弱電金屬橋架及管線平行敷設時，凈距離不小于20厘米。
進出建筑物的通信線，不能通過架空線進出大樓，必須通過埋地敷設，并且需要加裝金屬護套或屏蔽層。
隨著計算機運用的普及，計算機網絡防雷系統是保證建筑物(特別是高層建筑物)內計算機系統可靠運行的基本措施，在建筑物設計施工特別是綜合布線系統設計施工時，應得到高度重視。
