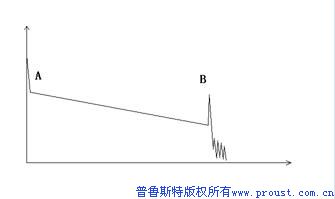

1、正常曲線
一般為正常曲線圖， A 為盲區， B 為測試末端反射峰。測試曲線為傾斜的，隨著距離的曾長，總損耗會越來越大。用總損耗（ dB ）除以總距離（ Km ）就是該段纖芯的平均損耗（ dB/Km ）。

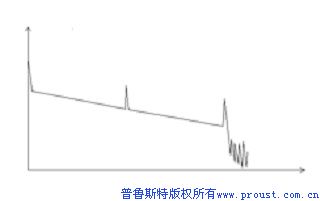

2 、光纖存在跳接點
中間多了一個反射峰，因?yàn)楹苡锌赡苤虚g是一個跳接點。例如：海豐至博美的 ECI 纖芯，因?yàn)椴┟罌]有 ECI 設備， ECI 的在用纖芯要從博美站跳接過去到普寧，所以在博美用根尾纖把海豐、普寧方向連接起來，所以在測試這樣的纖芯時，就會出現像圖中這樣的曲線圖。當然也會有例外的情況，總之，能夠出現反射峰，很多情況是因?yàn)槟┒说墓饫w端面是平整光滑的。端面越平整，反射峰越高。例如在一次中斷割接當中，當光纜砍斷以后，測試的曲線應該如光路存在斷點圖所示，但當你再測試時，在原來的斷點位置出現反射峰的話，那說明現場的搶修人員很有可能已經把該纖芯的端面做好了。

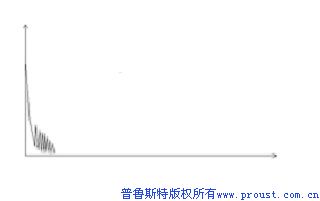

3 、異常情況
出現圖中這種情況，有可能是儀表的尾纖沒有插好，或者光脈沖根本打不出去，再有就是斷點位置比較進，所使用的距離、脈沖設置又比較大，看起來就像光沒有打出去一樣。出現這種情況， 1 要檢查尾纖連接情況， 2 就是把 OTDR 的設置改一下，把距離、脈沖調到最小，如果還是這種情況的話，可以判斷 1 尾纖有問題， 2 OTDR 上的識配器問題， 3 斷點十分近， OTDR 不足以測試出距離來。如果是尾纖問題，只要換一根尾纖就知道，不行的話就要試著擦洗識配器，或就近查看纖芯了。

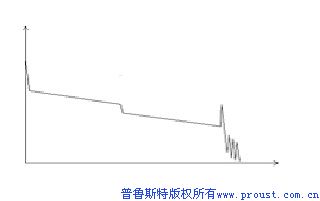

4 、非反射事件
這種情況比較多見，曲線中間出現一個明顯的臺階，多數為該纖芯打折，彎曲過小，受到外界損傷等因素。曲線中的這個臺階是比較大的一個損耗點，也可以稱為事件點，曲線在該點向下掉，稱為非反射事件，如果曲線在該點向上翹的話，那就是反射事件了，這時，該點的損耗點就成了負值，但并不是說他的損耗小了，這是一種偽增益現象，造成這種現象的原因是由于接頭兩側光纖的背向散射系數不一樣，接頭后光纖背向散射系數大于前段光纖背向散射系數，而從另一端測則情況正好相反，折射率不同也有可能產生增益現象。所以要想避免這種情況，只要用雙向測試法就可以了。

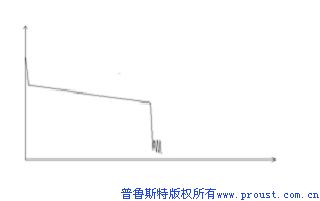

5 、光纖存在斷點
這種情況一定要引起注意！曲線在末端沒有任何反射峰就掉下去了，如果知道纖芯原來的距離，在沒有到達纖芯原來的距離，曲線就掉下去了，這說明光纖在曲線掉下去的地方斷了，或者也有可能是光纖在那里打了個折。我們經常用這個原因，在線路上排障的時候，把不能確定的纖芯打折，然后測試人員利用 OTDR 打時實監測，按照圖中的這種情況來判斷纖芯。

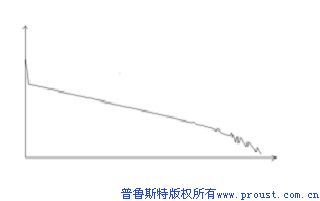

6 、測試距離過長
這種情況是出現在測試長距離的纖芯時， OTDR 所不能打到的距離所產生的情況，或者是距離、脈沖設置過小所產生的情況。如果出現這種情況， OTDR 的距離、脈沖又比較小的話，就要把距離、脈沖調大，以達到全段測試的目的，稍微加長測試時間也是一種辦法。
7 、典型軌跡
說明：
Front Connector ：前端連接器
Fusion Splice ：熔接點，光纖的熔接點缺陷容易造成軌跡圖中散射曲線的突然跌落。
Bend ：彎曲。彎曲直徑過小，光就會不再遵循全反射，而是有以部分從纖衣出射，造成軌跡圖中散射曲線的突然跌落。
