普魯斯特從產品到服務完成完整價值鏈的轉變（一）

　　綜合布線產品廠商要不僅僅要為客戶提供優質的產品，關鍵是要為工程相關的客戶包括甲方、集成商提供服務，它的含義是以綜合布線產品廠商的技術實力為后盾，為設計、安裝、使用綜合布線產品的設計方、施工方和使用方提供專業的技術服務，以期消除工程中可能存在的隱患，幫助施工方既快又好地完成綜合布線工程，并為最終客戶的日常維護提供技術指導。對于普魯斯特綜合布線公司而言，在進入中國后一直持續為客戶提供工程類的服務，經過幾年的探索和實踐，總結了一些經驗，現拿出來與各位分享。

　　一 工程服務的人員要求

　　綜合布線產品廠商是制造和提供綜合布線產品的制造商，按說它只有對產品內在結構非常了解的產品工藝工程師，但當廠商想要理解客戶時，就需要有做過客戶的工作的工程師。根據這一特點，布線廠商中開始出現了會各種弱電工程設計的設計工程師、懂得或精通施工的SI工程師、做過維護的甲方工程師、從事過弱電監理的監理工程師等等。當這些工程師掌握了產品技術后，就能夠起到承上啟下的作用，將他們以往掌握的智能建筑技術與產品技術相結合，就形成了廠商的工程服務技術人員。

　　以普魯斯特公司為例，經過四年的建設，普魯斯特公司已經建立了能夠從事工程服務的層次結合形成了相輔相成的戰力，也為諸如寶雞機場、上海大眾、重慶巴斯夫、成都力諾、江森這樣的高技術團隊，基本思路是采用研發、產品管理和工程服務的“三位一體”的技術模式。將技術與銷售團隊的多端客戶提供了所要求的服務。

　　二 工程服務的平等原則

　　工程服務意味著雙方平等。許多系統集成商和甲方在面對廠商的人員時，往往都說：“請給我們做個技術培訓，介紹你們的產品”。培訓意味著什么？意味著客戶接受廠商的強勢，盡管系統集成商和甲方中會擁有比廠商工程師技術水平高的工程師，至少他們的總工程師、技術經理會具有相當高的水平。

　　當采用工程服務模式時，廠商的心態應轉變?yōu)椋骸跋Ｍ覀冸p方的技術人員坐下來，就雙方感興趣的話題交換意見，并進行技術上的交流”。將雙方擺在平等的位置上，雙方提出各自感興趣的話題、提出自己的觀點，目的是各取所需，共同發展。

　　事實上，培訓是單向的，它把大量的時間就給廠商工程師，主題由廠商工程師主導，這時的聽眾基本上是被動地聽。即使聽眾中間有多次打斷，也僅能就個別問題提出自己的疑問，很少能夠提出自己的觀點。交流對于雙方卻難多了，廠商工程師不知道對方會提出什么話題，他的準備工作就需要全面，需要有應對各種意外話題的能力，需要能使自己的答復正面回答了對方的問題同時又能將自己的產品恰當?shù)慕榻B給對方而不引起對方反感的技巧。

　　具體實施方法為：改技術培訓為技術交流，即改“講”為“談”，在約定技術交流的時間后，雙方都事先準備自己的想法和問題，在討論中達成共識或從中獲益，一旦雙方的問題全部問完，且對方全部回答完畢后散會。

　　平等原則的基礎是：廠商的特點是見多識廣，但往往是走馬看花，沒有可能深入設計、工程和維護的第一線；客戶（業主、SI）的特點是熟悉現場，了解需求背后的需求，知道每一個需求的來龍去脈。所以，當雙方的平等交流能夠形成時，對雙方都是有好處的：廠商得到了更多可以用于統計的信息和有進一步研究價值的技術信息；客戶從廠商那里得知了針對自己感興趣的具體問題，廠商有什么樣的產品可以使用和怎樣才能最佳使用。

　　平等交流意味著不能“雞對鴨說”，雙方之間需要有共同語言。當廠商中有熟悉布線工程的工程師時，雙方容易形成共同語言，共同討論產品在工程中的應用方法，從而使交談的雙方達到“見”更多、“識”更廣的境界。

　　2.1 售前工程服務舉例

　　▲以十大類智能建筑的分類展開

　　眾所周知，絕大多數的建筑物可以依據《智能建筑設計規范》（GB/T 50314-2006）被劃分為十大類，如：辦公建筑（包括商務辦公建筑、行政辦公建筑和金融辦公建筑）、商業建筑（包括商場和賓館）、文化建筑（包括圖書館、博物館、會展中心和檔案館）、媒體建筑（包括影劇院和廣電業務建筑）、體育建筑（包括體育場、體育館和游泳館）、醫院建筑、學校建筑（高等院校、高中、初中及小學、托兒所及幼兒園）、交通建筑（包括空港航空站、鐵路客運站、城市公共交通站和社會停車庫）、住宅建筑（包括住宅和別墅）、工業建筑等等，另外還有數據中心和會議系統以及其他沒有列入十大類建筑的設施。分析建筑物特點對布線的現有需求有著很大的幫助，因?yàn)闃I(yè)務性質的不同、企事業的行業特點不同，對布線的設計、安裝和維護都會帶來很大的差異。只有了解這些差異，才能“有的放矢”，提出對客戶最佳的綜合布線解決方案。

　　▲為客戶選擇恰當?shù)漠a(chǎn)品

　　每個廠商都有多個產品系列，選用什么產品對這個項目最適用？對產品的理解是原廠商最強，而對項目的理解就需要懂得工程、了解應用，這時如果有廠商的工程師提供工程服務，只要工程師沒有偏心，就可以很輕松地將選擇適用的產品，而不是選擇最流行的產品。

　　事實上，產品與工程可以結合成一個完整的整體，而工程服務是將二者融合的方法之一。

　　▲發現問題越早對客戶越有價值

　　做過工程的人都知道，問題發現得越早花在返工和維護上的錢就越少。廠商工程師并不做工程，但當他們來往于各個工地之間，并熟悉產品和標準時，他們就可以做到“見多識廣”，能夠及時地提出產品應用上的問題和其他不合理的問題，而工程商和甲方往往局限在某一項目的具體問題中，所謂“當事者迷、旁觀者清”，一旦有人在旁說一句，就可以起到提醒的作用，將可能出現的問題消除在萌芽狀態。

　　三 對外的工程服務內容

　　工程服務與技術支持是不一樣的，它以提出合理化建議入手，不是強勢地進行技術指導和技術培訓。當客戶完全信任工程服務方時，才逐步轉向技術指導和技術培訓，這時由于“水到渠成”，指導和培訓就不會產生抵觸情緒，從而發揮出最大的功效。

　　3.1 售前的工程服務

　　售前的技術支持早已為各項目的施工方和甲方所理解。而在這一階段的工程服務卻不是經常見到的。當廠商在售前實施工程服務時，雙方的工程師們將就這個項目的工程特點和產品選擇展開討論，最終達成共識。

所以，當廠商選擇工程服務時，應以該項目的應用特點為主線，說服客戶選擇對客戶有益的布線結構、信息點布局方案和適當?shù)亩皇亲畛雒漠a(chǎn)品。例如：

　　▲產品的應用特點舉例

　　任何產品都有其通用性和最佳用途，而且任何廠商在每一個產品系列中有會有多個產品提供給客戶選擇。因此，針對不同的項目可以選擇對甲方最有利的產品。以幾個產品為例：

　　△一體化模塊

　　一體化模塊的示意圖參見右圖。它的特點是塑料面板僅為裝飾品，一個鑄造的殼體中包含有左右兩個螺絲安裝孔。由于金屬帶有延展性，即使殼體變形也不會導致其中的RJ45口模塊掉下來。當面板安裝完畢后，即使外力將面板撞裂，將僅僅只是美觀上受影響，不會出現常規面板碎裂后模塊脫落無法使用的現象。

　　盡管這種模塊可以用于各種場合，但在展覽區域中使用會有著更大的益處：展覽區域的布展和撤展往往時間很短，而展覽場地本身往往很大，這時的室內運輸車輛會在場地上隨意行駛，有時就會撞到面板上。假如采用常規面板，一被撞上面板就會碎裂，模塊自然就掉進86型底盒，不拆卸面板就無法再使用這個模塊，而布展時時間并不寬裕，而且現場人員也大多不是IT或布線的專業人員，當模塊掉進86型底盒后基本上也就失去了使用的價值。

　　當采用一體化模塊后，布展和撤展的車輛撞擊對模塊已經沒有影響。有些展覽機構在分別使用過研討會模塊和普通面板后，作出了后續工程中只使用一體化模塊的內部決定。

　　△單模塊雙向拆卸式的面板和配線架

　　許多廠商的面板都已經可以實現先裝面板后裝模塊的前拆式安裝結構，如右圖所示。其中利用了可以稱之為“模塊框架”的連接器支撐部件，當模塊框架可以從正面取下時，其中的模塊/光纖連接器就可以在不影響面板安裝的前提下進行安裝和拆卸。這會帶來兩個工程上的好處：

　　其一，面板先裝，可以避免纜線被卡在86型底盒的螺絲安裝孔（俗稱“小耳朵”）與面板之間。在常規面板安裝時，模塊端接完畢后插入未裝前蓋板的面板上，然后將面板整體覆在86型底盒上，用螺絲把面板連模塊一起固定在86型底盒上，而在固定時由于看不見底盒內雙絞線的實際位置，經常會出現雙絞線卡在面板與86型底盒的螺絲孔上，一方面螺絲無法擰，另一方面線會被壓扁或壓破。當面板先裝時，雙絞線還在墻的外面，這時將面板固定在86型底盒上就變得十分輕松，也容易調整到橫平豎直的狀態。

　　其二，當面板連同模塊覆在86型底盒上固定時，模塊背后的雙絞線只能隨意塞進底盒，導致底盒內的雙絞線隨意彎曲，甚至是被壓彎，致使傳輸性能受到影響。當模塊后裝時，可以將模塊后側的雙絞線繞成小環，平行的塞入86型底盒內，通過這樣的手法，使雙絞線上因彎曲角度不合適所導致的損耗明顯下降，使測試更容易通過。

　　當模塊雙向可拆卸時，模塊可以從在面板的正面安裝，也可以從面板的背后安裝，是施工容易和維護人員都能夠感到方便。而單模塊的含義則在于測試，在維護時如果會動到幾根線，盡管其中只有一根線拆裝了模塊，但這時誰都無法確認另外幾根線的連接是否肯定沒有受到影響。所以在測試時，最保險的辦法是幾根線被動到就測試幾根線，由于每一個線都可能連接著不同的設備，其中一些設備可能還在進行性能傳輸，所以這時的性能測試就會比較麻煩。當單模塊可以拆裝時，僅動到這一根線，所以測試時也就僅測試這一根線，簡化了測試中的工作，節省了工作量。

　　當采用模塊框架式，光和銅的連接器都將可以隨意地在同一個面板內組合，形成光銅混用的通用型面板結構，這時，如果一個雙口面板的兩個模塊框架都采用MPO/MTP，則可以支持24芯光纜（目前最流行的MPO/MTP容量為12芯）。

　　當模塊框架的高度為1U時，面板和配線架中可以通用同一種模塊框架，對于廠商而言，減少了模具；對于安裝商和維護人員而言，相同的組件可以簡化培訓和減少出錯概率。

　　當配線架采用了便于維護、可同時兼容光、銅兩大類連接器中的絕大多數產品的思路時，如果再配以便于維護的施工工藝，將大大簡化機柜內的綜合布線系統結構，并使日后十?dāng)?shù)年的日常維護和升級變得簡單易行。例如：

　　當雙芯LC已經不能滿足光纖傳輸需求時，可以通過更換光纜，并在配線架上將雙芯LC模塊框架更換為MPO模塊框架，使這個端口的光纖芯數立即從2芯上升到12芯或24芯，這時的配線架一個端口可以面對6臺乃至12臺服務器，或者是支持40G或100G以太網的網卡/網絡交換機。

　　當機柜內的服務器比較少，但無法確定未來是采用雙絞線還是采用光纜時，或者是配線架還需要支持KVM系統時，可以考慮采用這種通用型配線架實現同一個配線架內同時安裝雙絞線模塊和光纖連接器的方案，使配線架占用的空間減到最少。

　　…… ……

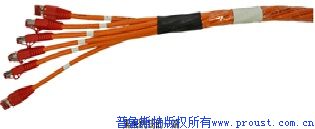

　　△集束跳線

　　顧名思義，集束跳線是將普通跳線絞成一束后形成特定的產品。它的特點是美觀、整齊、便于使用機柜固定件固定，適合于配線機柜與網絡機柜分離的場景。

　　在綜合布線的機柜內，由于可以容納的信息點很多，所以機柜內的跳線也很多，有時會達到數百根跳線的地步。當配線架與網絡數百同處一個機柜時，跳線的長度多在1.5米至3米之間（設計時的比例可能會是25% : 50% : 25%），這時采用普通跳線可以做到既便宜又方便的目標。但是，當網絡設備與配線架分屬兩個相鄰的機柜，且為了美觀將跳線經機柜的頂部/底部敷設時，跳線的長度往往達到7米或10米，這時跳線的敷設美觀就成為機柜內需要考慮的問題。

　　在使用普通跳線時，可以做到數百根跳線美觀地敷設到另一個機柜，但工作量很大。如果采用集束跳線（8～24根/束），就可以采用機柜供應商提供的固定件將跳線束整整齊齊地固定在機柜的側面（右圖為5束、共40根跳線），使施工人員的安裝工作量大幅度下降，使機柜內的美觀達到最佳。

　　由于集束跳線中的雙絞線為全平行結構，為了避免線間串?dāng)_，集束跳線均為屏蔽跳線。

　　▲電子配線架檢測手段

　　電子配線架的基本功能主要有兩個：

　　△利用電子檢測手段，自動尋找和判定傳輸線路是否通暢。

　　△借助于軟件技術，將檢測所獲得的記錄存檔，并在發生異常時予以報警。

　　由以上兩個主要功能延伸，就形成了諸如電子地圖、電子工單、圖形顯示與查詢、與網管結合、遠程調試等等越來越多的擴展功能。

　　由于軟件的日益成熟，而且有網管軟件作為參照物，電子配線架的后端功能已經能夠做到非常強，這吸引了許多用戶的眼球。但是，電子配線架的檢測手段直接關系到對綜合布線物理層的監測，其檢測手段會決定整套電子配線架的適用面。對此，這些年來，設計人員將各種檢測手段都用于電子配線架，可以說是百花齊放。如果對這些檢測手段進行歸類整理，可以發現它們主要利用了光、機、電、磁這幾種非接觸式檢測手段。同樣，根據檢測對象的不同，又可以分為端點檢測、跳線檢測、鏈路檢測和信道檢測這四種對象。

　　由于每一種檢測手段都有它的優點和局限性，每一種檢測對象都存在著測試上和造價上的局限性，在目前客戶還沒有能夠?qū)λ麄冇兄暾恼J(rèn)識的年代，就需要通過工程服務，深入了解客戶對電子配線架的應用目標，結合應用客觀地推薦恰當?shù)碾娮优渚€架機理，由客戶根據自己希望將電子配線架用于安裝階段還是維護階段，由客戶根據自己的人員編制和工作習慣決定哪一種電子配線架適合于自己的管理體系。

　　▲設計時就考慮安裝和維護

　　綜合布線系統的作用和價值只有在使用時才能體現，而使用的時候就是系統的維護期，所以綜合布線系統工程中的每一階段（包括：規劃、設計、招投標、施工、測試驗收等等階段）都是為了維護期的工作量小、維護費用省、口碑好而做工作。這些工作包括產品的選擇恰當?shù)脑O(shè)計模型、合適的產品和完善的施工工藝。在這一部分將僅涉及到產品的選擇。

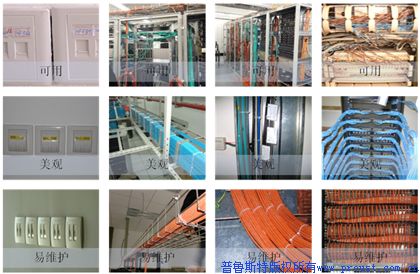

　　回顧綜合布線系統工程的發展歷史，可以看出它已經經歷了三個階段：能用就行、性能測試合格、工程美觀，正在走向第四個階段：便于維護。用圖片表現時可以參見下圖：

　　事實上，想要達到或能夠達到哪個等級在于施工方自身的素質和甲方的要求，當涉及到施工方的顏面或甲方今后的切身利益（如：升職、自己做維護等等）時，工程一般會走向便于維護。

　　當綜合布線工程的總體目標路從“能用就行”跨過“便于施工”，走向“便于維護”時，產品選型也就發生了相應的變化。例如：面板和配線架產品可以分為價格低（易投標）、易安裝和易維護三個等級：

　　需要說明的是，有些易維護產品并不是易安裝產品，這時的產品選型需根據實際情況平衡考慮，一般來說，由于維護工作量小，選擇的傾向性會向易安裝傾斜。

　　▲價格配比分析

　　綜合布線產品可以使用每個產品的合計價占材料總價比例的條形圖直觀地表現每個產品的價格差異。例如：

　　△僅包含配線子系統的超5類小項目（數十個信息點）

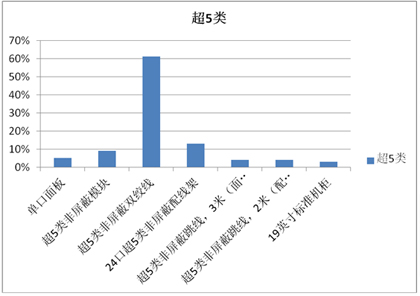

圖7　超5類小項目的價格分析圖

　　從圖7中，明顯可以看出雙絞線和模塊占據了整個報價的大部分，要想降低總價，最有效的方法是把雙絞線的用量算得更準確些，因?yàn)樗暮嫌?jì)價已經達到了總價的61%。

　　圖7的規律是否具有普遍性？可以自行驗證。一般來說，纜線（雙絞線或光纜）在總價中的比例是很高的，而降低總價的關注點一般集中在纜線（配線子系統或干線子系統）上。

　　在配置計算中，每一個產品都可以通過改變數量或等級去影響它在總報價中的比例，有許多看報價的人也特別關心諸如面板之類產品的單價，以此作為評判和砍價的依據。從技術角度看，綜合布線系統的價位應遵循兩個原則：價高者降價，美觀者升價。所謂“價高者降價”，就是取占總價中比例最高的前4～6項進行降價，使總價有明顯的降低；所謂“美觀者升價”，是指人們，特別是完全不了解綜合布線的人員能夠看到的綜合布線產品應盡量美觀，確保綜合布線系統的“面子”。

　　△一個常規的綜合布線工程配置所形成的直方圖

圖9　三個等級的產品價格分析直方圖

　　一般來說，可用等級的產品較便宜，易維護的產品較貴，但它們并不是對價格影響最大的因素。在圖9中明顯可以看出，即使是將產品全部選定到易維護等級，對總價的影響也是微乎其微，即使是在投標環境中也可以忽略不計。

　　所謂“一分價錢一分貨”，對于綜合布線工程而言，往往有一個規律：在產品上花的錢少些，就意味著在工程和維護時花的錢要多些。所以，當設計時能夠選定為易維護的產品時，可以是工程施工和維護工作都更為輕松。

　　當建設方、設計方和施工方建設一棟智能建筑時，其目的都是為了能夠讓使用方在使用時不出問題，即使出了小問題也能夠立即修復。為了達到這一點，最理想的辦法是在設計思路中就已經充分考慮了維護中可能產生的問題，選擇易維護的產品減輕維護時的難度，以達到提高M(jìn)TTF（平均無故障時間）的目的。

　　根據以上的例子，可以看出：產品還是這些產品，工程還是這樣的工程，但結合工程談產品就會產生不一樣的效果，這就是工程服務在售前技術支持時的不同效果。因?yàn)?，工程服?wù)需要服務人員既懂設計又懂工程，還要懂得維護。對此，普魯斯特公司中綜合布線應用工程師的來源主要是工程第一線上有豐富經驗的工程師，進入普魯斯特以后經過廠家級的原理和產品培訓，在經過反復、嚴酷的磨練，最終成為工程服務領域中的高手。

3.2　施工期間

　　廠商在施工階段的主要工作是供貨，對于一些不熟悉自己產品的施工人員提供如何安裝和使用產品的技術培訓。在施工接近完成時還可能會應施工方或甲方的要求，為甲方進行竣工前的技術培訓。這些技術工作，對于常規的廠商工程師而言，已經是輕車熟路的工作。在施工方投入在該項目中的技術實力足夠強大時，上述的技術培訓工作也可以免去。

　　但是，并不是每一個綜合布線工程都有幸能擁有足夠強大的甲方和施工方的技術團隊。事實上，就中國大陸目前的實際情況而言，絕大多數綜合布線工程中的甲方和施工方希望能從外部技術團隊那里得到充足的技術支持，為此，擁有優秀工程人才的咨詢公司、顧問公司、代甲方等等成為了工程建設中隨處可見的重要力量，他們擔負著甲方的重托，承擔著重要的角色，在工地上全面地管理著各支施工隊伍。

　　在這樣的情況下，布線廠商的工程服務又能做些什么？答案：由于布線廠商的工程師長期浸潤在綜合布線的理論、產品和工程中，他們（除了新入門的、沒有花心思的以外）對綜合布線系統的專業程度不是外界能夠比擬的，即使是原在布線廠商中、后去工程第一線的的工程師，在經歷了一段時間后，往往也會在綜合布線理論和產品部分落后于布線廠商中的工程師。因?yàn)?，在工程第一線中，面對的是工程的實際情況、綜合的技術和全面的協調，而廠商的工程師卻是不斷地在吸收綜合布線最新的理論、技術和產品。雙方所處的環境不同，自然最終的技術側重點也會不同。

　　廠商工程師的工程服務并不取代甲方和施工方的工程師，只是從單一的專業領域知識對工程技術提供補充和建議，當兩個領域的技術能夠高度融合后，將會使工程質量達到一個新的階段，真正實現工程投標時人們經常說的一句話：“沒有最好的產品，只有最適合的產品”。就現階段而言，廠商的工程服務主要是提供有價值的施工建議，規避返工帶來的經濟損失。同時，建議施工方選用合理的纜線預留以實現快速維護，并爭取做到工程美觀與便于維護的統一。當然，在收到甲方邀請時，也可以充當咨詢、顧問和代甲方的角色。

　　應該說，廠商的工程服務沒有一定之規，可以各種名稱（如：專業服務等等）、各種方式（如：咨詢、顧問和代甲方等等）和各種內容（如：全程、專項等等）展開，只要是能夠?qū)崿F(xiàn)工程中的綜合布線產品用好、用活、方便、省時、省力、可觀、可維等諸多目標中的一個或多個就行了。例如：

　　△產品與管線之間的配合

　　△含可拆卸模塊配線架的二次發料

　　△橋架內纜線散放的一次穿線工藝

　　△耗時不多的正向理線工藝

　　△纜線的二級預留

　　△提高非屏蔽模塊端接性能

　　△有效快捷的屏蔽模塊端接技巧

　　△光纖熔接交由專業公司進行

　　△智能布線管理系統與電子工單

　　對于當今的大多數施工方而言，這些施工手法大多還沒有進入他們琢磨的范疇，故此在本文中簡單地對上述例子進行說明，而真正想了解這些施工手法的細節，請參考相應的技術文章。

　　▲產品與管線之間的配合

　　綜合布線產品離不開橋架、電線管和底盒等機電產品的支持，這時也就存在著彼此之間的相互配合問題。由于這是綜合布線系統與其他專業的交界面，所以有時會存在雙方都不知該如何處理的現象。以下舉一個工程實例說明：

　　△IP44明裝盒的裝方法

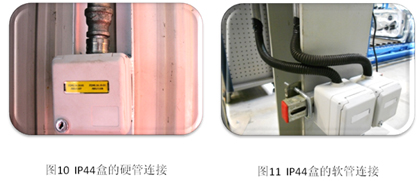

　工廠環境的綜合布線系統經常會用到工業等級的綜合布線產品，最常見的是安裝模塊用的安裝盒，例如：IP20等級的C型導軌安裝盒（DIN導軌）、IP44等級的表面安裝盒（參見圖10和圖11）、IP67等級的防水安裝盒。本文中所談到的是IP44安裝盒的進線管安裝特點。

　　在綜合布線行業中，與面板所配套的86型底盒配套的電線管基本上都是硬管（金屬電線管、水煤氣管等等），它們與面板和底盒之間的理解為硬連接，要求底盒固定后不可移動，所以這些86型底盒大多為具有延展性的金屬底盒，即使偶爾使用86型塑料底盒，也會因其固定在墻內，即使有一些裂縫也看不見。而IP44安裝盒是一種可以在水噴淋環境下不會進水的模塊明裝盒，為塑料殼體。由于明裝盒暴露在人們的視野中，安裝不合理將會在未來的某一天把裂縫、傾斜等不美觀的狀態顯示在大家面前。

　　就圖10而言，IP44塑料安裝盒與金屬硬管呈硬連接狀態，兩者之間必然存在著應力，時間長了在應力的作用下塑料盒會開裂，最終會導致盒體破損。為了避免這樣的事件發生，就應該采用圖11所示的連接方式，墻面上敷設的是采用金屬電線管，通過技術軟管轉接后連接到IP44安裝盒上，利用金屬軟管的緩沖，確保連接處沒有應力存在，確保了盒體能夠長期、可靠的使用。

　　▲含可拆卸模塊配線架的二次發料

　　這是一個幾乎被項目經理忽視的細節，但忽視的結果是不理想的。

　　當說到RJ45型配線架時，腦子里都會出現三種類型：一體化配線架、模塊可拆卸式配線架和單模塊雙向可拆卸式通用配線架。

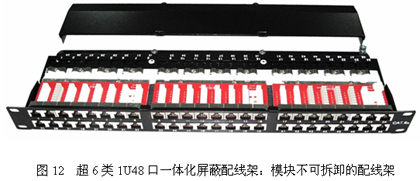

　　從價格來說，圖12所示的一體化配線架最便宜，但萬一在測試時發現壞了一個模塊，一般只會選擇將對應的這根線移到另一個配線架上，導致圖紙上的編號混亂；而圖13所示的配線架因模塊可以拆卸則可以避免這個工程上常見的弊?。欢鴪D14所示的配線架因其可以從正面或背面拆卸，而且是單個模塊拆卸，不會傷及正在使用的模塊而成為對維護最理想的配線架造型。

　　對于模塊式的配線架，其包裝方法有兩種：其一是空架包裝，另配模塊；其二是含模塊的包裝。配置人員一般比較喜歡選用第二種包裝進行配置。

　　在施工時有一個特點：配線架的空架先安裝到機柜里，然后進行穿線后理線，待同一個機柜的雙絞線全部到達配線架背后時，才開始考慮何時進行模塊端接。所以配線架空架的安裝時間與模塊的安裝時間之間會相距數天甚至數月。如果選用的是含模塊的配線架配置，在工程中一次性領出了完整的配線架材料，就會導致模塊被扔在某個墻角里數月沒有人關心它，等到安裝模塊時才會想起它們。這時的模塊也許已經破損，也許已經產生了缺失，被迫再補充數個模塊，而工地上要補充不屬于原配置中的產品往往要費口舌、花時間。

　　最理想的管理方法是：在工地的臨時倉庫里，將配線架空架與暫時不安裝的模塊分離，先發配線架空架，待模塊安裝時再發原已取出的模塊。

　　▲橋架內纜線散放的一次穿線工藝

　　就現世紀看到的施工方法而言，其中大多數施工隊采用的穿線工藝是在先看圖紙統計出每根雙絞線的長度，然后進行“配盤”（用電腦將數根雙絞線配成300米，以免浪費），第三步是在一個空曠的場地上按配好的編號剪線、綁扎成束，最后把綁扎好的雙絞線束搬到工作區旁的橋架下方，施工人員將雙絞線束拉上橋架，拖到弱電間的機柜下方為止。

　　上述的施工方法看起來很理想，也省線，但有幾個缺點：

　　1）在配盤前要先看場地，確定橋架是否會隨著過梁而形成“凹”字型構造、路由中有幾個過梁、過梁產生的線纜增補是多少米，以免纜線長度計算時缺失。這道工序比較花費現場工程師的時間；

　　2）在配盤時要預留10%。其一是纜線在橋架中是彎曲的，因彎曲所需的預留為1%～2%（根據工程概預算手冊），其二是還需要考慮到會有一些在配盤中不可預計的施工因素。這樣的預留相當于每箱/軸中的雙絞線長度為300米時，實際可用長度僅為270米，形成了固定的工程損耗。而這個損耗如果能降到每箱/軸僅為5～8米，其差額就如果能變現，就可以節省大量的施工費用。

　　3）穿線人員二次施工，雙絞線易損、時間大量耗費。

　　基于上述理由，不需要配盤的一次穿線工藝就成為工程服務的一項內容。它的優點在于：

　　1）對場地僅需大致的看一下，不需要準確地計量。

　　2）對于有經驗的施工隊，可以做到纜線幾乎全部用完（如：每箱/軸中僅剩5～8米），使纜線的有效利用率達到最高。

　　3）不進行配盤，節省了項目管理人員的時間，也不需要施工人員拿著配盤的表格到一塊空場地進行纜線（雙絞線、光纜）的現場測量、剪短和綁扎成束。

　　4）纜線不需要在各種場地上拖拽，相對而言比較“干凈”和“整潔”。

　　5）纜線在橋架中呈徹底的散放狀態，雙絞線線束內的線間串?dāng)_不存在，而線與線之間的線間串?dāng)_被降到最低。

　　6）節省大量的穿線時間，使穿線工人的勞動生產率大幅度提高。

　　由于篇幅和主題的原因，本文中不再詳細介紹一次穿線工藝的詳細步驟。
