高密度光纖配線架

高密度光纖配線架

產品描述

普魯斯特144芯高密度光纖配線架箱體,19“/1U,滿載光纖耦合器

1U光纖箱,抽拉式,預裝,最大容量72芯SC/144芯LC,4~6插槽

設計緊湊,可掛墻、機架、網格式橋架安裝,用于光纜的端接,最大支持144芯

滿足不同光纖熔接解決方案的需求,轉載光纖適配器,支持熔纖,預留有尾纖繞纖盤

標準配置:

箱體

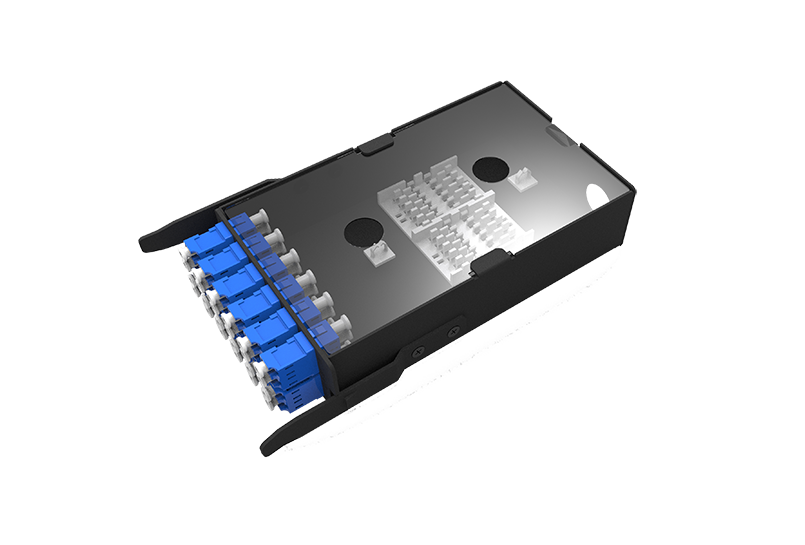

光纖耦合器模塊盒

固定的安裝螺絲

熔纖纏繞盤

熔纖保護夾具

扎帶


技術說明

生產標準及滿足規范:

ISO/IEC 11801-2011、ANSI/TIA/EIA-568-B.2-1、IEC 794 、IEC-60793

ISO/IEC 11801-2017、ANSI/TIA/EIA-568-B.3

ITU G.651、ITU G.652D、ITU G.655、ITU G.657B

UL 94V-0

產品特征:

標準19/23英寸

抽拉式結構,滑動順暢

1U:可安裝2塊適配器面板,支持6芯~144芯(LC)光纖熔配

可以兼容ST、FC、SC、LC四種規格的適配器

同時有足夠的空間保證光纖的盤繞、固定和接續

前置面板插扣與轉軸結構,開合便捷。光纖標識卡便于路徑管理

全面的整套附件以便光纜引入和光纖管理

引導跳線最佳彎曲半徑


物理屬性



主材質

優質冷軋鋼板,黑色,帶有伸縮滑軌和鎖定機制

容量:

1U高達144芯,安裝深度可以根據需要調節

應力消除:

纜線扎帶和M20螺紋線纜接頭

纜線進入:

左后方和右后方進線(2個開口,帶2個直線纜線進線面板)

跳線出口:

前方左右兩側出線口(2個開口,可并有弧度理線設計)

防塵措施:

前置扣板,整體美觀,并防止灰塵堆積

工作溫度:

-40℃ ~ +75 ℃

光學特性:

插入損耗:≤0.3dB;回波損耗:≥50dB

耦合器適配:

ST, FC, SCD, SC, LSH, LCD (取決于前面板)

訂貨信息

產品型號

產品描述

規格備注

PROT1U-4B-144LC

4模組高密度光纖配線架箱體(19",高度1U)

可安裝1~4個耦合器模塊組

PROT1U-6B-144LC

6模組高密度光纖配線架箱體(19",高度1U)

可安裝1~6個耦合器模塊組

PROT1U-NB-XXXYZ

N:代表4or6;xxx:代表配線架芯數;YZ:代表耦合器類型

PROT4P-12LC

12芯LC型光纖耦合器模塊組

4模組型

PROT6P-24LC

24芯LC型光纖耦合器模塊組

6模組型

PROTNP-XXYZ

N:代表4or6;xx:代表模塊盒芯數;YZ:代表耦合器類型

產品應用

LAN-主干,數據中心,城市網絡,接入網絡,F(xiàn)TTX網絡,廣域網

光纖集中式端接

設備機架或機柜

設備間或配線間

電信公司設備架

語音、數據處理設備、傳輸設備間的光鏈路搭建
