在銅纜和光纖網絡基礎設施中，跳線有可能成為最薄弱的一環。在銅纜和光纖跳線的管理中必須遵循正確的操作程序，以便實現最佳的性能和可靠性。在各個層次貫徹最佳操作規范還能最大限度地減少與移動、添加和更改相關的成本。有關跳線管理的最佳操作規范可分為四大部分：規劃、準備、配線、驗證。
1銅纜和光纜跳線操作規范
1.1規劃階段
?。?/span>1）變更請求。各種管理活動、移動、添加或更改（MAC）均始于變更請求。變更請求必須含有啟動規劃程序的所有必要信息。
?。?/span>2）搜索記錄。收到請求表后，應對記錄進行搜索，以確定所用電路路徑。
（3）高效路由。確定正確的跳線長度前，首先要找出待連端口之間的最佳路由。通常為通過水平和垂直纜線導管的最短路由，而且不得阻礙或妨礙配線架中的其他跳線或連接器。選擇跳線、應避免過度松弛，確保外觀整潔。跳線太緊會增大對連接器的拉力，而過度松弛則會給跳線管理帶來麻煩，增加配線架的管理難度。
（4）注意光纜纖芯直徑匹配。單模或多模光纖跳線與互通光纜的纖芯直徑必須相同。例如，當將一條62.5/125μm的跳線與一條50/125μm的光纜連接時，會發生較大衰減。
?。?/span>5）光纖安全預防及責任。光纜傳輸信息所用激光可能對視網膜造成不可救治的損害。請勿直視通電光纜，不得將顯微鏡或其他放大設備連接至通電的光纖。一定要穿戴相應的護眼設備，確保將未使用的端口蓋住。
1.2準備階段
?。?/span>1）對于銅纜，為了減少中斷時間，應在實施管理操作之前盡量多做準備。研究管理記錄。確定需要連接、重新連接的端口的位置及相關端口的標簽信息。
檢查跳線是否損壞。必須確保跳線的型號和質量正確無誤及連接部位的清潔、重新使用跳線時尤需如此。
?。?/span>2）對于光纜跳線檢查必須確保跳線的型號和質量準確無誤及連接部位的清潔，排除物理?yè)p壞。
1.3配線階段
配線架的安裝，應根據操作規程完成各個階段的任工作。跳線施工中紐結、毛刺、箍縮和接觸不良均有可能大幅降低跳線性能。若要避免此類問題，應重點考慮以下因素：
?。?/span>1）彎曲半徑
跳線允許的最小彎曲半徑需要遵守跳線廠商的操作規范。
標準規定，非屏蔽雙絞線（UTP）的最小彎曲半徑應為纜線直徑的四倍，屏蔽雙絞線則為纜線直徑的八倍。如果彎曲半徑小于此標準，則可能導致導線的相對位置發生變動，從而導致傳輸性能降低。
?。?/span>2）跳線拉伸及應力
配線過程中，請勿用力過度，否則可能加大對跳線和連接器的應力，從而導致性能降低。
（3）捆扎
跳線不一定都需要捆扎，如果捆扎需要遵守廠商的捆扎原則，不要捆扎過緊，否則會引起對絞線變型。請勿過分?jǐn)Q緊線夾，應以各條跳線能自由轉動為宜。請使用專用產品，考慮選擇無需工具即可反復使用的產品，如尼龍粘扣帶。
（4）注意光纖跳線的彎曲半徑
光纖跳線所需最小彎曲半徑因纜芯直徑而異。對于1.6mm和3.0mm纖芯，最小彎曲半徑為3.5cm，超過彎曲半徑可能導致多的信號衰減，并對信道性能產生不利影響。
1.4驗證階段
（1）花些時間對連接進行最后可視化檢查是值得的。確保跳線松弛處未紐結、未被機柜門夾住。
?。?/span>2）最后一步是根據現用配置更新記錄，關閉與已經執行完畢的變更請求相關的工單。
2光纜的極性管理
2.1一般原理
大多數光纖系統都是采用一對光纖來進行傳輸?shù)?，一根用于正向的信?hào)傳輸，而另一根則用于反向的傳輸。在安裝和維護這類系統時，需要特別注意信號是否在相應的光纖上傳輸，確保始終保持正確的傳送接收極性。LAN電子設備中使用的光收發器具有雙工光纖端口，一個用于傳送，一個用于接收。由于這些端口在所有光纖LAN設備上都十分常見，因此在兩個工作站間的布線中應用稱為“交叉連接”的技術便至關重要。
雙工交叉跳線和配對交叉布線的應用極大地簡化了這種光纖網絡的布線管理工作。在正確安裝后，這些系統將自動確保正確的信號極性，終端用戶因此無需擔心連接點上信號的傳送和接收的一致性。
同一應用系統（例如以太網）中的所有雙工光電收發器的傳送和接收端口位置都是相同的。從收發器插座的鍵槽（用于幫助確定方向的槽縫）朝上的位置看收發器端口，發送端一般在左側，接收端在右側，如圖1所示。
圖1收發器極性圖
將收發器相互連接時，信號必須是交叉?zhèn)鬟f的。交叉連接是將一個設備的發送端連接到另一個設備的接收端。信道中的各個元件都應提供交叉連接。信道元件包括配線架間的各個跳線、適配器（耦合）以及纜線段。無論信道是由一條跳線組成的，還是由多條纜線和跳線串聯而成，信道中的元件數始終是奇數。
奇數的交叉連接實際上等于一條交叉連接，按這樣的程序無論何時發送端都會連接到接收端，而接收端亦總是連接到發送端。
2.2插頭和適配器互通
圖2顯示了雙工連接插頭和適配器。在將凸起鍵向上放置時正視雙工連接頭的插頭（插入光纖），左邊的是A，右邊的是B，如圖所示。插頭上的凸起鍵和適配器上的鍵槽使插頭只能以一個方向插入適配器，從而確保插頭A插入適配器的A位置，插頭B插入適配器的B位置。
圖2LC雙工連接頭雙工適配器
因?yàn)檫m配器前后兩端的鍵槽朝向相同（例如向上），所以適配器在兩個配對的插頭間提供了一個交叉連接。這種結構使適配器前端的右側位置（標有A）與面向適配器后端時的左側位置（標有B）相匹配。這樣，插頭上的位置A就會與另一個插頭上的位置B配對（反之亦然），從而在適配器中形成交叉連接。通常插頭和適配器上都標明字母A和B以便于識別。
2.3跳線交叉連接

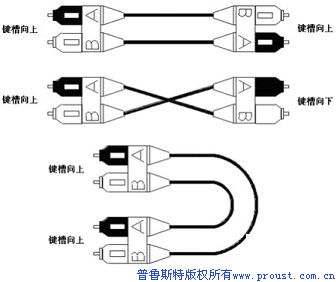

圖3所示的雙工跳線可以提供交叉連接，原因是光纖一端的插頭位置將會連接到另一端的相反的插頭位置。為清楚起見，圖中以三個不同的方向標示了該交叉跳線。在所有示圖中，兩根光纖都是一端連接插頭位置A，另一端連接位置B。請注意連接頭上的鍵槽位置。
圖3交叉跳線視圖
現今的大多數光纖系統如何在一對光纖傳輸?shù)幕A(chǔ)之上，用其中的一條光纖將信號以一個方向進行傳播，用另一條光纖實現反向傳播。對該系統進行安裝和維護時，重點是確保信號在正確的光纖上傳播，以使發射/接收極性始終如一。
2.4端到端光纖信道極性管理

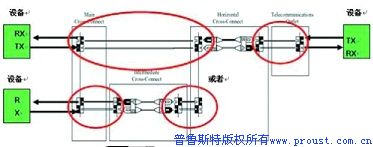

圖4說明的是使用對稱定位方法形成的端到端連接，起點是主要的交叉連接，經過了中間的交叉連接或者水平連接，最后到達通訊信息口。對于圖中的每一纜線節段和每一跳線，一端將插入適配器A位置，另一端將插入B位置。
圖4端到端極性管理
兩個工作站之間所布的布線信道內有著眾所周知的“跨接”。固定的纜線節段必須按照各光纖對中的跨接進行安裝，使光纖對中的每根光纖的一頭插入適配器A位置，而另一頭插入B位置。要完成作業很簡單，只需按照兩種方法之一來決定適配器的方向并調節配線架中的光纖順序即可。
當相同定向的適配器進行交叉連接時，信號從奇數編號的光纖中轉移至偶數編號的光纖中。沒有按照以上方法進行操作時，可能會出現極性問題。任何一個違背了A-B的規則的連接，將減少一個跨接并可能產生偶數個跨接繼而導致系統內出現錯誤的極性。有時候，安裝人員或者用戶試圖通過減少鏈路中的另一個跨接來解決這個問題，這可以通過使用單工跳線或者通過使用直連跳線代替跨接纜線來實現。這個方法可能導致纜線管理出現問題，應避免采用該方法，因?yàn)檫@些跳線在以后可能會被無意地用于有著正確路由的信道中。要解決極性問題，必須確定哪些配線架中未按照規定應用上述方法，并分別進行糾正。記?。涸谡_安裝的光纖連接中，在A位置輸入的信號將在B位置輸出。一旦正確安裝了這些系統，將一直能保持極性。
2.5預端接的極性管理

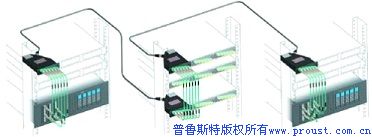

在數據中心有高密度預端接光纜的使用（如圖5所示），這種光纜采用多芯數連接器MPO/MTP，這種連接器可以是12芯為一組，在極性管理中可以一次完成6組全雙工光纖鏈路的極性管理，大大提高了光纖的管理效率。MPO/MTP的極性管理有A、B、C三種方法，分別從跳線部分，模塊部分和主干纜線部分進行極性轉換。請參考TIA568B-1AD7標準中對這三種方式的描述。
3光纖跳線及連接器的清潔
3.1光纜連接器的清潔的重要性
光纖連接器是通信光纜交接箱，光纜配線架、柜中的重要核心，它對清潔程度要求很高，灰塵直接影響其光學指標，所以要注意保持光纜連接器的清潔。
光纖連接器、跳線、尾纖以及連接器在出廠時都會帶有防塵帽。防塵帽的作用除了保證連接器清潔之外，更主要的目的是為了保護光纖連接器端面，避免其直接接觸連接器端面而損壞連接器。只有在安裝、測試、使用時才可將防塵帽除去。一但除去防塵帽，該光纖連接器必須與另一個清潔后的光纖連接器耦合。
污漬會阻礙光纖纜芯，產生強烈的背射（反射損耗），而且可能導致衰減（插入損耗）。連接器端表面的松散污漬雖然可能不會對纜芯造成阻礙，但卻可能在解除耦合時發生位移，或者可能妨礙光纖間的物理接觸，從而導致信號不能正常傳輸。被固定在連接器端表面間的頑固污漬可能對光纖纜芯造成永久性損壞。
3.2光纜連接器的清潔
對光纖連接器的清潔有接觸式和非接觸式兩種方法，最好是非接觸式清洗，以免在清洗時傷害到光纖端面，如果用清洗劑的話，注意不要將清潔劑殘留在失配器內或插針體（Ferrule）端面，更不能飛濺到其他可能造成不良后果的地方，盡量使用簡單，成本低、便于攜帶、便于現場操作的方式。

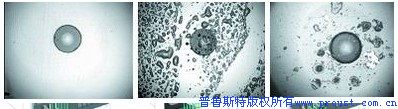

圖6顯示出光纖端接面在清凈的狀態和被污染后的狀態。
圖6端接面的清潔
3.3接觸式清潔方法
?。?/span>1）低塵擦拭紙
低塵擦拭紙采用原生木漿配以特殊加工工藝，超低粉塵，質地純凈，高效吸水，紙張細膩，不會刮花被拭物表面，用低塵擦拭紙配合無水酒精對光纖連接器進行擦拭，特點是操作簡單，成本低。
?。?/span>2）水刺法無紡布
水刺法無紡布不產生纖維屑，強韌，不帶有任何化學雜質，絲般柔軟，不會引起過敏反應，而且不易起毛和掉毛，是作為光纖連接器或插針生產或測試時清潔用擦拭布的理想選擇，在使用過程中要配合無水酒精對光纖連接器進行擦拭。
?。?/span>3）光纖專用清潔棉簽
光纖專用清潔棉簽專門設計用于陶瓷套管內部清潔，或者用于清潔法蘭盤（或適配器）內不易到達的插芯端面，分為1.25mm和2.5mm兩種規格。1.25mm用于清潔LC，2.5mm用于清潔FC/SC/ST等。1.25mm的特點是可以彎曲的鋁棒，方便用戶彎成多種清潔角度，也可以清潔磷青銅套管。
?。?/span>4）粘除法
將強力粘合劑置于塑料棒的頂部，做成類似火柴棒一樣的粘膠棒，把它伸進連接器，把光纖端面的贓物粘出來，這種方法仍屬接觸式清洗法。
?。?/span>5）專用清潔器
光纖連接器專用清潔器采用專用成卷的擦拭帶，裝在可卷動的外殼中，無需酒精，每次清潔都非常有效并產生一個全新表面，方便實用。
3.4非接觸式清潔方法
?。?/span>1）超聲波清洗法
它的原理和其他超聲清洗方法沒有多少差別，關鍵是在如此小的空間內如何將清潔液變成超聲“液柱”送到連接器端面，并在同樣小的空間內將廢液回收并吸干凈。整個過程只需要十幾秒時間。對連接器除了應該清洗的地方不會有任何接觸，更不會有任何有害殘留物。
?。?/span>2）高壓吹氣法
它的原理是在連接器端面先涂上清潔液，然后用高壓氣對準連接器端面吹。這種方法的優點是時間短，只需幾秒就可搞定，但是還有吹出來的氣體隨機飛揚，弄不好還會留下一些殘留物等缺點。另外在沒有高壓氣的地方使用不便。
不管用何種方法，對于一些嚴重污染的連接器還是很難清洗干凈的，需要配合使用棉花棒及酒精等清洗液加以處理。清潔完光纖連接器后，都必須對端接面進行檢查。一般做法是使用100、200倍或400倍的放大鏡進行檢查。
檢查完一個臟的連接器后，應再清潔測試儀上的探頭，避免又去測試另外的連接器導致其他連接器的交叉污染。所以清潔測試儀的探頭是非常重要的。如果使用不潔的測試跳線，接可能將污染擴散導致非常高的損耗。
不要忽略你的光纖跳線，它們已經是你的網絡的最重要組成部分，如果你多花一些時間測試它，確保質量，你會發現將獲得更少的數據錯誤率，更大的吞吐量，更高布線系統的余量和更少的網絡故障。讓布線系統也能具有智慧性，配合高速的傳輸性能，使用戶的布線系統能真正意義上的實現先進性、科學性、實用性、可靠性的設計目標。
