傳輸頻率和傳輸速率是我們在綜合布線系統設計中接觸最多的兩個基本概念。線纜的頻帶帶寬（MHz）和線纜上傳輸?shù)臄?shù)據速率（Mbps）是兩個截然不同的概念。MHz表示的是單位時間內線路中傳輸?shù)男盘栒袷幍拇螖?shù)，是一個表征頻率的物理量，而Mbps表示的是單位時間內線路中傳輸?shù)亩M制的數量，是一個表征速率的物理量。傳輸頻率表示傳輸介質提供的信息傳輸?shù)幕編挘瑤捜Q于所用導線的質量、每一根導線的精確長度及傳輸技術。而傳輸頻率則在特定的帶寬下對信息進行傳輸?shù)哪芰Α?nbsp;衡量器件傳輸性能的指示包括衰減和近端串擾，整體鏈路性能的指標則用衰減/串音比ACR來衡量。帶寬越寬傳輸越流暢，容許傳輸速率越高。網絡系統中的編碼方式建立了MHz和Mbps之間的聯系，某些特殊的網絡編碼方案能夠在有限的頻率帶寬度上高速的傳輸數據。 我們關心特定傳輸介質在滿足系統傳輸性能下的最高傳輸速率
Hz（赫茲）指的是線纜的頻率帶寬（BandWidth）。代表的是單位時間內線路中電信號的震蕩次數，如5類雙絞線的頻率帶寬為100MHz。這個值是固定的，也就是說是有介質定的。
而bps一般指的是數據速率（又稱端口速率，Data Rate），它衡量的是單位時間內線路傳輸?shù)亩M制位的數量。
兩者是由網絡系統中的編碼方式建立聯系的，計算機的數據必須經過編碼后以載波的方式在線路上傳送，使得在有限的頻率帶寬上高速的傳輸數據，如：IEEE就曾經利用一種叫Cap64的傳輸方式在帶寬為100MHz的5類雙絞線上進行了622Mbps的數據傳輸試驗。而現在的6類線理論最高的傳輸速率可達4.8Gbps。
目前的千兆以太網銅線（五類線）標準是1000Base-T（IEEE 802.3ab），采用全雙工方式工作，對回波損耗非常敏感。打比方說，交換機收到一個數據包，它就可能難以分辨是對端正常發過來的，還是己方發出被反射回來的。因此，支持1000Base-T的網絡設備上需要具備有源數字信號處理器來補償回波損耗。而現在，網絡設備上可以不再需要這個有源數字信號處理器了，于是其成本可以降低許多。而且，六類布線不只是提供了新的網絡應用平臺，還提升了數字話音和視頻應用到桌面的服務質量。
1000Base-T在五類線上利用雙工方式實現1000Mbps，這意味著在同一根線上既要收又要發，自然會復雜一點。而六類線采用單工方式（半雙工），就沒有這個問題。
更重要的是，五類線上跑1000Mbps，把這個流量分配到8根銅線上，每根銅線還要負擔125Mbps，但它的頻率范圍只能到100MHz，這就意味著1Hz要產生1.25bit，編碼調制便比較復雜。而六類線用1對線實現500Mbps，每根線上承擔250Mbps，而它的頻率范圍可到250MHz，1Hz上產生1bit便足夠使用了，因此編碼方式比較簡單。
IEEE組織早在2006年就推出了802.3an協議，也就是我們通常所說的10G Base-T。但直到最近，才正式有產品開始應用這項協議。作為1000M Base-T的升級版，這個協議沿用了1000M Base-T的一些重要的定義和設定，向下兼容1000M/100M/10M Base-T，只是變得“更快、更高、更強”。那就來一起看看它是怎么更快、更高、更強吧。

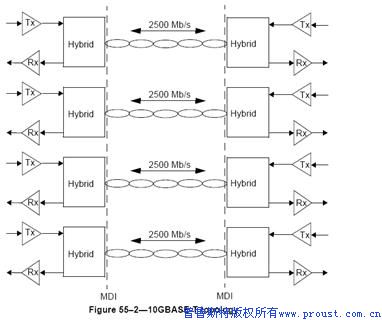

更快– 10G Base-T采用的仍然是RJ-45網絡接口，傳輸雙絞線采用六類線，支持的傳輸距離最遠可達100米，是局域網和個人電腦網絡接口的不二選擇。仍然采用四個差分對同時傳輸，全雙工，但傳輸?shù)目偹俾矢哌_10Gbps，每對線的速率高達2.5Gbps。
更高– 10G Base-T采用PAM16調制，比1000M Base-T的PAM5調制更高端。PAM即脈沖幅度調制，PAM16調制下，脈沖電壓幅度分為16級電平，這樣每個電壓幅度(稱之為”Symbol”)可以表示4個bit的信息，其中3.125 bit是有效數據，另外的0.875位用于輔助和校驗等。當然了，這個3.125和0.875都是平均下來的一個數值。采用了PAM-16編碼后，10G Base-T每對傳輸線的數據傳輸率為800M Symbols/s。就這樣，這個協議變戲法一般的把一個10G的超高速總線變成了只有800M的低速總線，使得100M的遠距離傳輸變成現實，也讓信號完整性驗證變得簡單。
更強– 10G Base-T的強大是顯而易見的。常用的RJ-45接口，常用的六類傳輸線，同樣的100M傳輸距離，速率可以達到1000M Base-T的10倍！跟光纖相比，則具有更低的成本。
由于采用了PAM-16編碼，10G Base-T每對信號實際信號速率僅為800M Symbols/s, 其基頻分量為400MHZ?；谑静ㄆ髁繙y5次諧波原則，只需要一臺2GHZ以上的示波器就可以滿足10G Base-T的測量要求了。另外考慮到PSD測量項需要覆蓋到3GHZ頻率，示波器帶寬3GHZ以上就足夠了。這種需求相比PCI-E和SATA等協議動輒8GHZ，12.5GHZ甚至16GHZ的高帶寬要求，對測試部門經理來說是一個福音。

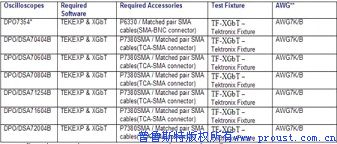

802.3an協議中關于物理層電信號一致性測試定義了六大類、共7項測試，分別是: Maximum output droop, Transmitter timing jitter-master, Transmitter timing jitter-slave, Transmit clock frequency, Transmitter linearity, Power spectral density(PSD) and power level, Return loss。目前泰克公司已經推出了10G Base-T的全套測量方案，全面覆蓋所有的測試項目，具體配置可以參考下表。相比其它的測量方案，所需儀器最少，價格最低，為用戶的開發和調試大大節省了成本。
