在綜合布線領域，數據中心布線將扮演越來越重要的角色。一方面表現在市場規模的不斷擴大;另一方面則表現在對新技術和新產品的率先應用上。據FTM咨詢公司預測，2011年全球數據中心布線市場將達到22.3億美元的規模，占到全球布線市場的30.8%。而全球工業分析公司(GIA)關于結構化布線系統的數據則表明，2015年，全球的布線市場將超過82億美元。由此可見數據中心布線已成為整個布線行業的新的業務增長點。從數據中心的發展趨勢來看，首先，萬兆應用已經成為共識；其次，基礎設施的全面管理已經成為基本需求；再次，數據中心應用現在越來越廣，越來越多?？梢哉f，現在的數據中心是一個舞臺，建設一個更可靠、更穩定、更有生命力的數據中心是必然趨勢。
哪種線纜才是正確選擇?
作為10G網絡，甚至速度更高的40/100G網絡的支撐，布線也需要升級。但是銅纜和光纖應該選擇哪種呢?現在流行的銅纜又分為6A類、7類、7A類，光纖也有OM3和OM4作為可選的對象。用戶應該怎么抉擇呢?
用戶需要根據自己的網絡架構以及網絡設備來選擇布線，并沒有一定之規。但如果選擇銅纜，建議使用6A類，光纖則建議使用OM4。這也是TIA942-A標準草案的建議。目前，TIA568B布線標準已經更新為TIA568C。在這個標準里面，已經把6A類作為非常重要的布線標準，包括元器件標準、應用標準。線纜發展到今天，實質性的變革不僅僅體現在傳輸所謂的十兆、百兆、千兆、萬兆，也不是僅僅體現在線纜從更細變成現在的更粗。它最主要的是提高性價比，抵抗外部干擾。在特征上，6A類線纜能夠支持500MHz，信道最長可達到100米，能夠支持有4個連接的應用，并支持10GBASE-T接口標準。但是，6A類線纜的“外部串?dāng)_”測試是需要用戶格外注意的一個環節。針對數據中心銅纜鏈路級測試，美國福祿克公司技術經理尹崗曾推薦使用“永久鏈路測試+跳線測試”的方式。
而在解決“線間串?dāng)_”的問題上，廠商認為屏蔽布線是相當有優勢的。另外，也應明確推薦用戶使用基于7類或者7A類的線纜作為解決方案，這主要考慮到“抗干擾的性能要求、信息安全以及帶寬余量等。”但對屏蔽布線本身的干擾衡量也需要進入用戶考核的范圍。
與銅纜的選擇多樣相同，光纖同樣會有選擇性的問題。單模還是多模?OM3還是OM4?
顯然，40/100G網絡標準的發布是給光纖的一針強心劑。多模OM3和OM4將成為未來的主流應用，而MTP/MPO將進一步發展。這主要是從成本方面考慮，在40G網絡中，單模光纖的布線成本要小于多模光纖，但是光電子器件卻要高于多模，而從整體成本來看，多模往往要優于單模。而這種優勢在100G網絡中尤其明顯。另外，就MTP/MPO而言，OM3對40/100G的支持長度為100米，而OM4可以達到150米。就光纖來看，我們更多的推薦用戶使用多模，如果要使用單模光纖的話，建議用戶選擇零水峰。
線纜管理同樣重要

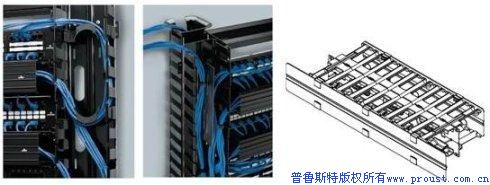

在數據中心中通過水平線纜管理器和垂直線纜管理器實現對機柜或機架內空間的整合，提升線纜管理效率，使系統中雜亂無章的跳線管理得到很大的改善。水平線纜管理器主要用于容納內布設備之間的跳線，有1U和2U，單面和雙面，有蓋和無蓋等不同結構組合，線纜可以從左右上下出入，有些還具備前后出入能力。垂直線纜管理器分機柜內和機柜外兩種，內部的垂直線纜管理器主要用于管理機柜內部設備之間的跳線，一般配備滑槽式蓋板；機柜外的垂直線纜管理器主要用于管理相鄰機柜之間的跳線，一般配備可左右開啟的鉸鏈門。
智能化布線指的是對于物理層布線系統連接及有源設備的移動、增加和變更實現實時準確的、可視化的監管。這在現在數據中心網絡規模不斷增大、網絡安全級別不斷升高以及智能化布線與普通布線成本不斷縮小的今天來看有著非常大的市場。根據BSRIA的數據，全球安裝智能化布線系統端口數量從2005年的1百萬個增長到現在的4百萬個左右。新監控形式、支持40/100G光纖MPO接口的智能監控以及通過帶芯片的工作區模塊監控到終端設備的連接都將相繼出現。
物理層的可靠是整個IT系統可靠性的重要基礎，所以相較于其他網絡設施而言，布線系統的要求更為苛刻。合理的前瞻性與性能要求才能為未來10~15年的網絡發展做支撐的關鍵。
機柜也不能忽視
機架為開放式結構，一般用于安裝配線設備，有2柱式和4柱式。機柜為封閉式結構，一般用于安裝網絡設備、服務器和存儲設備等，也可以安裝配線設備，有600*600、600*800、600*900、600*1000、600*1200、800*800、800*1000、800*1200等規格。寬度為600mm的機柜沒有垂直線槽，一般用于安裝服務器設備；寬度為600mm的機柜兩側有垂直線槽，適合跳線多的環境，一般作為配線柜和網絡柜。機架和機柜最大高度為2.4米，推薦的機架和機柜最好不高于2.1米，以便于放置設備或在頂部安裝連接硬件。推薦使用標準19英寸寬的機柜/機架。
機柜深度要求足夠安放計劃好的設備，包括在設備前面和后面預留足夠的布線空間、裝有方便走線的線纜管理器、電源插座和電源線。為確保充足的氣流，機柜深度或?qū)挾戎辽俦仍O(shè)備最深部位多150 mm (6 in)。
機柜要求有可前后調整的軌道。軌道要求提供42U或更大的安裝空間。
預連接系統

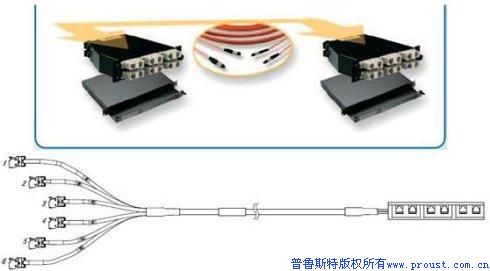

預端接系統是一套高密度，由工廠端接、測試的，符合標準的模塊式連接解決方案。預連接系統包括配線架、模塊插盒和經過預端接的銅纜和光纜組件。預端接系統的特點是經過工廠端接和測試的銅纜和光纜可以提供可靠的質量和性能；基于模塊化設計的系統允許安裝者快速便捷地連接系統部件，實現銅纜和光纜的即插即用，降低系統安裝的成本；當移動大數量的線纜時，預端接系統可以減少移動所帶來的風險；預連接系統在接口、外徑尺寸等方面具有的高密度優點節省了大量的空間，在網絡連接上具有很大的靈活性，使系統的管理和操作都非常方便。
對于用戶來說，數據中心綜合布線系統就是利用綜合布線核心技術在數據中心這樣一個應用環境進行一個有效的系統集成。
