在綜合布線項目中有許多的用戶或集成商會選擇用工程剩余的“零頭線”來自己做跳線，其實這好比把手推車的輪胎用在高級轎車上，6.2GHz雙核的計算機使用128M的內存，顯然這是一種錯誤的省錢方式。就像要考慮計算機中的內存是否與CPU的速度相匹配一樣，網絡布線系統的集成商和最終用戶也一定要認真評估布線系統是否匹配。比如，最優的布線系統中選擇了最差的跳線。現在跳線的問題應該引起足夠的重視了。
布線系統中值得注意的“小配件”
通常布線系統的安裝要先于家具和設備的準備，大約95%的布線系統都經過了永久鏈路模型的測試。永久鏈路的測試不包括兩端的設備路線。經過測試的鏈路可以保證傳輸性能，如果跳線與布線系統匹配，那么網絡會很好的工作。但事實并非總是如此。
多數布線人員都知道發布了2001年4月發布了TIA568標準。該標準包括超五類線的布線要求。但很少有人知道，為什么該標準的完成花費了如此長的時間。重要的一個原因，就是跳線性能不穩定且難以把握。
對五類跳線的回波損耗的測試被制定出來。美國福祿克網絡公司(一家在美國華盛頓州西雅圖市生產網絡測試設備的公司)對同一跳線在兩種方式下進行測量，得出不同的結果。對跳線沒有打結，彎曲或做不良處理，只是做了簡單的換位放置，用戶也是經常這樣變換跳線地連接計算機。然而測試結果讓人吃驚。以A位置測試，回波損耗超過4dB，比B位置好，這個結果足以影響整個鏈路測試通過與否。在TSB-67標準實行時期，這是一個普遍的問題，因?yàn)椴恍枰獪y(cè)試回波損耗。因?yàn)槭且粋€(gè)新的測量參數，所以現在對跳線的設計和制造往往不被重視。
最脆弱的鏈路環節
如果你要關注結構化布線的整個通道，從到交換機，最脆弱的部分是插接件環節，連接部位往往是最差的性能點。為會么?是因?yàn)殡p絞線的雙絞結構被破壞并被擠壓在一個很小的空間，線對間彼此交叉或跨接，平行地推入接頭，通過壓接工具，固定導線的同時也破壞了金屬結構，從而帶來阻抗的變化，影響回波損耗。跳線被隨意使用，比如在桌椅之間的纏繞，強力拖拽或被重物擠壓等等，如此之后，再希望這些跳線達到水平電纜的性能，可能是個奇跡。
跳線的使用，正是在結構化布線的最活動的部分，它們處在發送信號能量最強的位置和接入信號能量最弱的位置上。很小的阻抗變化就會帶來3-4%的反射，從鏈路末端到鏈路中間的反射對傳輸信號的完整發造成破壞。同時對近端串?dāng)_也會有影響。最終用戶要考慮的不僅是永久鏈路的性能，還要考慮通道的性能。線纜廠商希望布線系統具有比網絡設備更長的生命周期，以滿足網絡應用對帶寬的要求，現在連接跳線符合10/100BASE-T以太網的要求即可，但是對使用4個線對全雙工傳輸?shù)那д滓蕴W(wǎng)，跳線的性能將會有決定性的影響。
帶寬的需求
對六類布線會有一些特別的要求。六類線的性能要優于五類線或超五類線，特別是在近端串?dāng)_和回波損耗方面。接頭和接口必須完美的匹配，因此現在為使各種各樣接頭和接口互相兼容和匹配進行了許多研究，制定許多規范使它們的差異盡可能的小。不論怎樣，六類線系統只充許使用廠商經過認證或許可的跳線，否則不能保證與布線系統匹配并達到通道性能。
最終用戶能做什么呢?怎樣才能保證擁有合格的跳線呢?顯然需要一種證明的方法，只有線序的測試是遠遠不夠。在測試中有足夠余量的永久鏈路和臨界狀態的跳線可以通過通道測試，但是這種臨界狀態的跳線和臨界狀態的永久鏈路一起使用，通道測試可能失敗。除了持續不斷的測試外，還應該對跳線的每一對線的近端串?dāng)_和回波損損耗進行測試，這些測試應該按照TIA的跳線測試標準進行。(這種測試帶有特制的裝置，不是簡單的通道測試!)這就意味著這些跳線必須和固定部分相匹配才可用。否則，即使獲得通過，也不能說明什么問題。跳線存在重復使用的問題，通過不斷纏繞后，如何保持完好?
產品選型

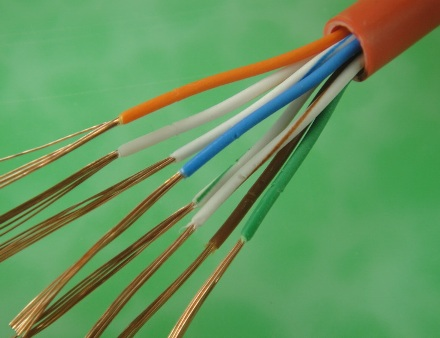

普魯斯特?cái)?shù)據跳線里面每根線纜均采用由多股細銅絲組成的，保證的跳線的柔軟性，為用戶使用提供便利。

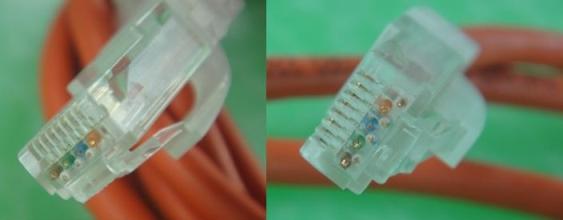

跳線水晶頭采用了公司專利的設計，有專門延長柄設計，在插拔高密度交換機的時候方便工程師使用，并且在與面板的使用過程中不會因?yàn)槊姘迳厦娴姆缐m蓋卡住而讓跳線拔不下來。在線纜進入水晶頭內采用專用的線纜分隔組件，從而讓線纜保持原有狀態進入水晶頭內，這樣對于阻抗、串?dāng)_、衰減做了最大程度的優化，使跳線的性能得到12%的提升。

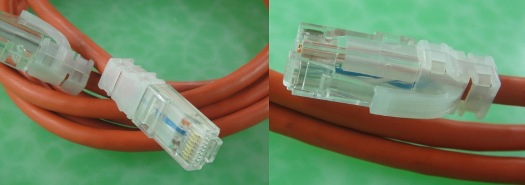

水晶頭前端采用“分離器（Sled）”設計，上下兩層減少了雙絞線的開絞，也是為了降低串?dāng)_影響。
極片為表面50U鍍金的銅鎳合金，至少保證重復插拔500次性能不變。直接觀察觸點可發現：優質6類RJ-45插頭的觸點極片經拋光處理，能使之與插座中簧片的導通性提高3dB。
不要忽略你的跳線，它們已經是你的網絡的重要組成部分，如果你多花一些時間測試它，確保質量，你會發現將獲得更少的數據錯誤率，更大的吞吐量，更高布線系統的余量和更少的網絡故障。
