10GBase-T系統測試
10GBase-T相關標準的頒布，為雙絞線布線系統實現萬兆傳輸提供了標準依據。而后各大布線產品廠商紛紛也推出了支持萬兆應用的新產品，如增強6類、7類線纜等。就目前雙絞線布線系統的萬兆應用來看，主要針對網絡數據中心主干鏈路大量高速數據的傳輸。 然而，確保實現高速傳輸?shù)姆€(wěn)定和可靠，需要具備三個重要條件，首先，發送器需要對數字信息進行編碼并生成可以傳輸?shù)碾娮有盘?hào)，然后通過布線鏈路將這些信號發送出去。其次，物理鏈路（傳輸介質）必須能夠跨越所需的距離將發送器的信號傳輸給接收器，并保證接收器輸入端的信號質量。最后，接收器也必須滿足一組性能參數，確保通過鏈路到達的信號符合技術要求，從而保證成功實現自己的功能。因此必須要認真了解發送器的要求、信號編碼方式、接收器的能力以及鏈路的傳輸特性，并將它們作為一個整體來考慮。本文僅對如何保障傳輸介質質量，通過現場測試以確保其傳輸特性進行詳細闡述。
1 外部串?dāng)_的概念
我們都知道，高帶寬是實現高速傳輸?shù)闹匾Ｕ?，雙絞線萬兆應用需要500MHz帶寬。這明顯比千兆以太網100 MHz 帶寬的要求高了很多。由于傳輸信號的頻率大幅提高，因此必須為布線測試指標增加一組重要的干擾測定參數，這組新的測試參數被稱為外部串?dāng)_。

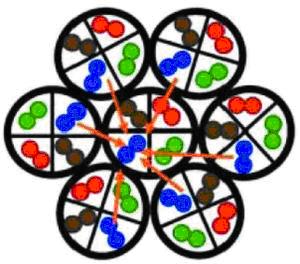

通俗的講，串?dāng)_是指雙絞線布線鏈路中一對線（如橙色線）對另一對線（如綠色線）的干擾，串?dāng)_程度隨著信號發送頻率的提高而加深，而衰減隨頻率變化，信號頻率越高衰減也越嚴重（信號在沿著鏈路傳輸時變得越來越弱）。因此，雙絞線線纜線對絞結率各不相同，用以降低線對之間的干擾。然而，在萬以太網的高帶寬條件下的傳輸中，各條線纜中相同顏色線對絞結率是完全相同的，這就加大了線外干擾可能（如圖所示），即我們所說的“外部串?dāng)_”。然而，外部串?dāng)_對鄰近布線鏈路影響最大，設想在設備間和辦公區，數量不等的線纜通常會被捆扎在一起放在管道或是線槽中，這樣，外部串?dāng)_在相鄰線纜中產生相互影響加大。因此，我們可以總結影響外部串?dāng)_的普遍規律：影響隨著所傳輸信號的頻率增加而增加；鏈路間距離越近影響越大；絞結率相同的線對影響更大；絞結率越低影響越大；鏈路間并行的距離越長的影響越大。
（圖一）

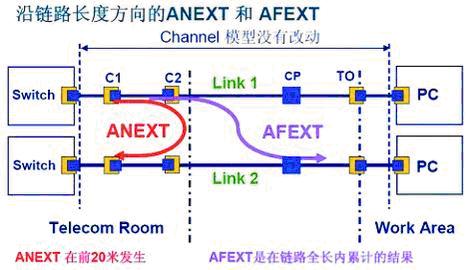

根據以規律，我們來看這樣的一個外部串?dāng)_模型（如圖2、圖3所示）：
（圖二）
（圖三）
由圖2、3可以看出，外部串?dāng)_的測量將包括不同線纜中線對之間的外部近端串?dāng)_（ANEXT）和外部遠端串?dāng)_（AFEXT或AACR）。由于必須評估線束中不同線纜線對之間（通常稱為受害線對）所造成外部串?dāng)_的總體影響，因此測量結果應為線束中線纜外部串?dāng)_綜合計算值，通過綜合外部近端串?dāng)_（PSANEXT）及綜合外部遠端串?dāng)_（PSAFEXT或PSACR）兩個指進行評估。其中，兩條同方向線纜中，較短線纜，對長線纜的外部串?dāng)_影響是最為嚴重的。了解外部串?dāng)_影響的規律后，這對我們?nèi)绾芜M(jìn)行測試量以及如何選擇測量線纜提供了有效的幫助。
2 雙絞線萬兆測試標準
說到測試我們不得不先要了解一下目前雙絞線萬兆應用所涉及的相關標準。主要有兩類標準，一種是與應用無關的布線標準（由TIA、ISO制定），另一種是與應用有關的應用標準（由IEEEE制定）。布線標準包括TIA/EIA-TSB155、CAT6A或是ISO CLASS EA、CLASS F等，應用標準則是10GBASE-T、TIA/EIA-TSB155適用于6類布線系統中實現萬兆傳輸?shù)牟季€標準。但無論選擇哪一個標準，都必須先通過在500MHz帶寬下的線纜認證測試，然后再進行有關外部串?dāng)_測試。也就是說，無論選擇布線還是應用標準，都先要對現有或是新安裝布線系統進行全面的認證測試，只有測試結果全部通過，方可進行外部串?dāng)_的測試（注：兩次測試所選標準須一致）。通過筆者對同一測試記錄結果采用“再認證”（軟件支持）的方法進行比對發現，不同標準的嚴格程度不同（指“標準極限”）如表1所示。

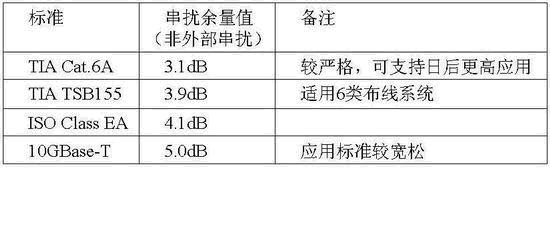

表1
由此可見，建議對新安裝布線系統，可根據布線產品認證級別對其按相應布線標準進行認證測試；而對原6類布線系統建議采用TSB-155或是10GBASE-T的標準進行測試，以確保滿足目前萬兆應用需要。
3 外部串?dāng)_的抽樣測試
明確了測量標準，接下來我們說說外部串?dāng)_測試采樣指導準則。在所有被測鏈路全部通過500MHz帶寬的測試后，就需要對其進行外部串?dāng)_測試。然而，外部串?dāng)_測試是一個較復雜的過程，如果我們有N條被測鏈路，就需要進行N×（N-1）次測試。這樣我們就需要確定一個合理的抽樣測試條件，測試有代表性的線纜，從而判定整個綜合布線系統萬兆應用的好壞。
將“被干擾”鏈路所在一捆線纜中的所有其他鏈路都作為干擾源鏈路，如果鏈路在同一捆線纜中，將一捆線中的10%作為被干擾源鏈路。如12根線一捆則選擇最長的一條作為被干擾源鏈路進行測試，24根則選擇兩根進行測試（24口配線架作為一個測試單元）。
此外，選擇首次測試（500MHz帶寬）結果中串?dāng)_余量較小的鏈路作為被干擾鏈路進行外部串?dāng)_測試。
根據上述規則，我們舉例來看，如圖4所示：

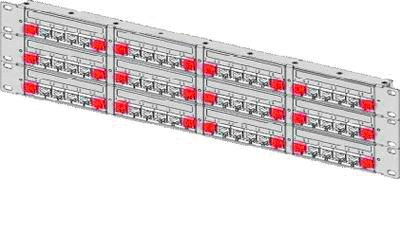

圖4中，紅色線纜的附近一般沒有鄰近的鏈路，因此不被選入為“被干擾鏈路”.

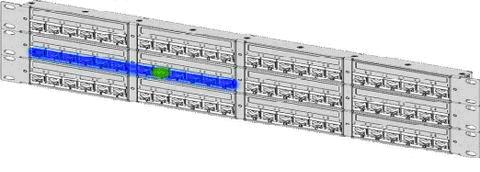

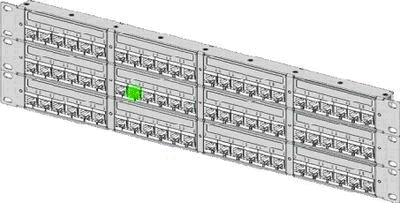

圖5中，綠線色線纜周?chē)嬖诟蓴_的可能最大，應首選為“被干擾鏈路”。
圖6選擇在同一束里的線纜作為“干擾鏈路”。
由此可見，只有同一個線束中的布線鏈路才會對綜合外部串?dāng)_（PSAXtalk）的測量產生影響。一個線束中的布線鏈路越少，PSAXtalk（綜合外部串?dāng)_）就越小。當每個線束中的鏈路數量較少時，我們前面討論的測試策略會更有效。每個線束中最理想的鏈路數量（尤其對于Cat.6布線通道而言）是12條，一般最好不要超過24條。此外，不要將線束中的電纜捆得太緊；每隔2英尺（1500px左右）或更長間距扎一條綁帶。
大部分外部近端串?dāng)_都發生在鏈路起始端前20m內。除非每條電纜都并行貫穿整個線束，否則，從測試端算起的20m之后的電纜所產生的外部近端串?dāng)_實際上不會對總體PSANEXT產生任何影響。因此，鏈路的跳線和配線架布置方式以及由此產生的機架線纜管理都會對鏈路之間的外部串?dāng)_程度產生嚴重影響。相距越近，外部串?dāng)_程度就越高。
采樣建議明顯表明，當測試配線架的外部串?dāng)_性能時，適當了解布線拓?fù)浣Y(jié)構會讓您受益匪淺，它可以幫助您分辨出同一線束中捆綁了哪些電纜，從而更有效的抽樣選擇被測鏈路。
4 外部串?dāng)_的現場測試
外部串?dāng)_測試主要測試兩個指標，我們前文也介紹過了，就是綜合近端外部串?dāng)_（PS-ANEXT）和綜合遠端外部串?dāng)_（PS-AACR又稱為綜合外部衰減串?dāng)_比）。

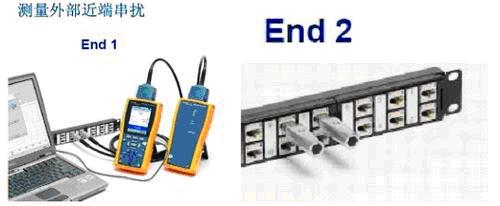

在儀器方面，我們采用DTX-1800電纜分析儀以滿足測試外部串?dāng)_參數所需的帶寬要求，同時配合外部串?dāng)_模塊進行同步測試。為使主設備和遠端設備能夠同步執行測量過程，需要在這兩個設備之間建立一條連接。將特殊的外部串?dāng)_模塊插到DTX-1800設備的背面，插入位置與DTX-MFM等光纖損耗測試模塊的插入位置相同。在為這兩個設備都裝上外部串?dāng)_模塊之后，可使用標準跳線連接這兩個模塊并建立同步所需的鏈路。此時，接受測試的布線鏈路遠端還未連接到測試儀設備。鏈路末端的開路將會對測試信號產生明顯的反射。為避免遠端產生發射，對測量過程和測量的準確性產生干擾，必須要在這兩個鏈路的末端安裝一個特殊的端接插頭。圖7顯示為外部串?dāng)_的測試模型，兩條線纜鏈路之間的所有外部近端串?dāng)_線對組合共有16種。按圖所示的方式配置之后，DTX-1800會在大約30s內用1～500MHz之間的頻率測量這16種線對到線對組合的外部近端串?dāng)_。
圖8顯示了用來測量一個線束中兩條電纜之間線對到線對外部遠端串?dāng)_的DTX測試模型。這兩個測試儀設備現在連接到了此線束的不同末端。測試儀設備必須要配備我們?cè)谇懊嫣岬降挠脕?lái)測量外部近端串?dāng)_的外部串?dāng)_模塊。使用測量時不用的備用布線鏈路或鏈路在DTX-1800主設備和DTX-1800遠端設備之間建立同步路徑。對于測試中涉及到的鏈路，開路端必須使用測試外部近端串?dāng)_時所用的插頭進行端接。
此外，測試同時還需要測試儀的主端與PC相連（如圖9所示）。
5 測試結果判定
根據不同的測試標準，其判定測試結果也不太相同，讓我們舉例來說明。
（1）TIA Cat.6A和ISO Class EA要求（布線標準）
◆ 每對線的PS ANEXT和PS AACR-F都必須通過測試；
◆ 4個線對的平均PS ANEXT必須通過標準規定的平均線對值；
◆ 4個線對的平均PS AACR-F必須通過標準規定的平均線對值。

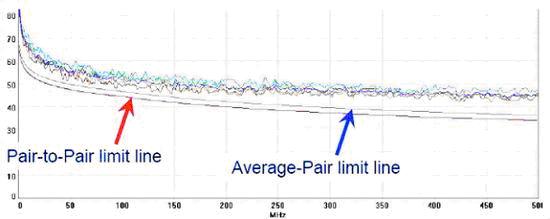

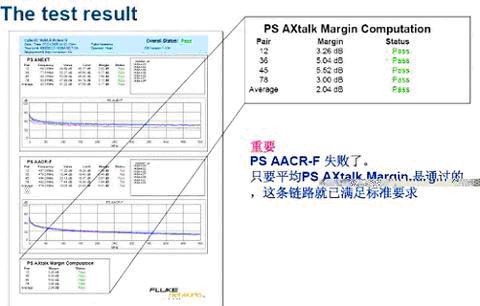

如圖10所示：
（2）10GBase-T
◆ 疊加PS ANEXT和PS AFEXT；
◆ 只需察看10MHz～400MHz的測試結果；
◆ 所有平均余量必須大于0即為通過。
如圖11所示：
由此可見，TIA CAT 6A和ISO CLASS EA中并沒采用10GBASE判定方法，因此它們更為嚴格。
6 結束語
以上我們?cè)敿?xì)闡述了雙絞線萬兆現場測試方法，以及所涉及的相關標準和技術內容，便于大家有更進一步的理解。目前以我們安恒網絡測試服務中心所測試的現場案例中可以看到，大部用戶的雙絞線萬兆應用主要為網絡數據中心等依賴于高速傳輸?shù)木W(wǎng)絡。而解決線纜外部串?dāng)_對萬兆應用的影響，除了需要采用現場抽樣測試方法以外，還要在建設階段選擇更高質量的布線產品和安裝隊伍，在安裝過程中應盡量減小捆扎線束中的線纜數量，因?yàn)檩^小線束間的線對外部串?dāng)_通?？梢院雎?，同時意味著所需測試外部串?dāng)_影響的鏈路數量也少，另外捆扎帶的間距0.5～0.7m為宜。
總之，實現10Gbps以太網絡在雙絞線布線系統中的應用是一項要求非常復雜的網絡技術。它需要一個非常好的布線系統，同時采取了有效措施來降低外部串?dāng)_干擾的影響。此外，它還需要嶄露頭角的布線測試設備，為其進行抽樣檢測，確保滿足應用需要。無論對于哪種情況，在確保布線系統完美支持這種超高速新型網絡技術上，安裝工藝都將發揮舉足輕重的作用?，F(xiàn)場測試外部串?dāng)_要求是確保布線系統支持10Gbps以太網的不二法門。
