根據TIMEIA606標準(《商業建筑物電信基礎結構管理標準》)的規定:傳輸機房、設備間、介質終端、雙絞線、光纖、接地線等都有明確的編號標準和方法。用戶可以通過每條線纜的惟一編碼，在配線架和面板插座上識別線纜。
1?綜臺布線的標記系統
綜合布線系統通常利用標簽來進行管理。標簽的類型分為3種

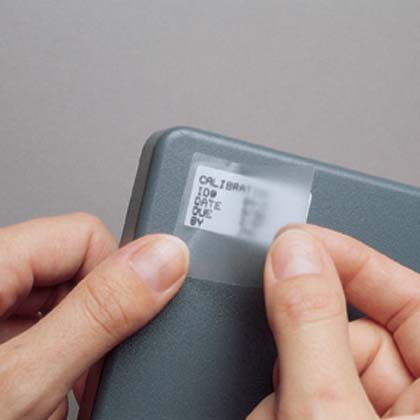

?粘貼型背面為不干膠的標簽紙，可以直接貼到各種設備(器材)的表面。
?插入型通常是硬紙擴由安裝人員在需要時取下來使用。
?特殊型用于特殊場合的標簽，像條形碼、標簽牌等。
綜合布線系統使用了3種標記:電纜標記、場標記和插入標記。
(1)電纜標記
電纜標記主要用于交接硬件安裝之前標識電纜的起始點和設備(器材)的終止點。電纜標記由背面為不干膠的白色材料制成，可以直接貼到各種設備(器材)的表面上，其尺寸和形狀根據需要而定。在交接場安裝和做標記之前利用這些電纜標記來辨別電線的源發地和目的地。
(2)場標記
場標記用于設備間和遠程通信(衛星)接線問中繼線，輔助場以及建筑物的分布場。場標記也是由背面為不干膠的材料制成的，可貼在設備間、配線間、二級交換間、中繼線，輔助場和建筑物分布線場的平整表面上。

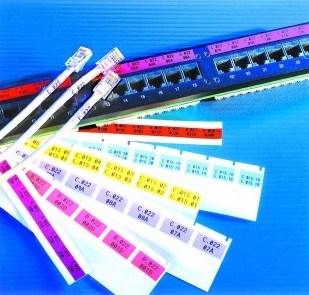

(3)插入標記
插入標記用于設備間和二級接線間的管理場，它是用顏色來標識端接電纜的起始點的。插入標記是硬紙片，可以插入1?675pxx20?800px的透明塑料夾里，這些塑料夾位于接線塊上的兩個水平齒條之間。每個標記都用色標來指明電纜的源發地，這些電纜端接于設備間和配線間的管理場。
插入標記所用的底色及其含義如下:
?藍色與工作區的信息插座(T0)實現連接。
?白色實現干線和建筑群電纜的連接。端接于白場的電纜布置在設備間與干線/二級交接間之間或建筑群內各建筑物之間。
?灰色配線間與一級交接間之間的連接電纜或各二級交接間之間的連接電纜。
?綠色來自電信部門的輸入中繼線。
?紫色來自PBX或數據交換機之類的功用系統設備的連線。
?黃色來自控制臺或調制解調器之類的輔助設備的連線。
?橙色多路由輸出。
布線標記的設計方案以《商業建筑物電信基礎結構管理標準》"(TI刃EIA606標準)為依據。粘貼型標簽、插入型標簽均應符合ULg69(H國保險商實驗室，一個獨立的、非贏利性質的產品安全實驗和認證組織)中所規定的清晰、磨損、附著力以及外露要求。某些信息可以預先印刷在標記位置上，某些信息由安裝人員填寫。如果設計人員希望有空白標記，也可以訂購空白標記帶。
標記是綜合布線系統中很重要的一部分，應根據不同的應用場合和連接方法，分別選用不同的標記方式，其中插入方式最為常見。
2?綜臺布線的標記管理
綜合布線系統涉及的所有組成部分都有明確的標記，包括名字、顏色、數字或序號及相關特性所組成的標記都應是可方便地互相區分的。一般來講，綜合布線系統需要標識的部位有s個:線纜(電信介質)、通道(走線槽，管)、空間(設備間)、端接硬件(電信介質終端)和接地。s個部分的標記相互聯系又相互補充，每種標記的方法及使用的材料應區別對待。

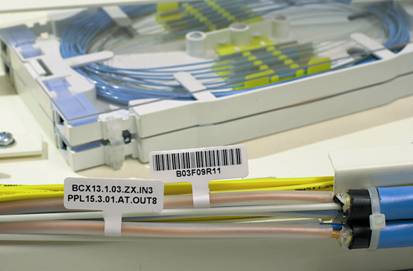

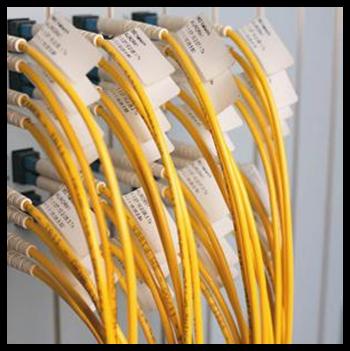

(1)線纜的標記要求

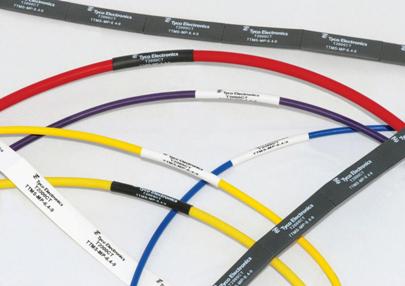

在TIA/EIA6068?2?2?3標準中對標簽材質的規定是:線纜標簽要有一個耐用的底層，材質要柔軟易于纏繞。建議選用乙烯基材質的標簽，因為乙烯材質均勻，柔軟易彎曲便于纏繞。一般推薦使用的線纜標簽由兩部分組成，上半部分是白色的打印涂層，下半部分是透明的保護膜，使用時可以用透明保護膜覆蓋打印的區域，起到保護作用。透明的保護膜應該有足夠的長度以包裹電纜一圈或一圈半。另外，套管和熱縮套管也是線纜標簽的很好選擇。
對于重要線纜，每隔一段距離都要進行標記。另外，在維修口、接合處、牽引盒處的電纜位置也要進行標記。
(2)通道電纜的標記要求
各種管道、線槽應采用良好的明確的中文標記系統，標記的信息包括建筑物名稱、建筑物位置、區號、起始點和功能等。
(3)空間的標記要求
在各交換間管理點，應根據應用環境用明確的中文標記插入條來標出各個端接場。配線架布線標記方法應按照以下規定設計:
?FD出線，標明樓層信息點序列號和房間號。
?FD入線，標明來自BD的配線架號或集線器號、纜號和芯/對數。
?BD出線，標明去往FD的配線架號或集線器號、纜號。
?BD入線，標明來自CD的配線架號、纜號和芯/對數(或引線引入的纜號)。
?CD出線，標明去往BD的配線架號、纜號和芯/對數。
?CD入線，標明由外線引入的纜線號和線序?qū)?shù)。
當使用光纖時，應明確標明每芯的衰減系數。
使用集線器時，應標明來自BD的配線架號、纜號和芯對數，同時標明去往FD的配線架號和纜號。
端子板的端子或配線架的端口都要編號，此編號一般由配線箱代碼、端子板的塊號以及塊內端子的編號組成。

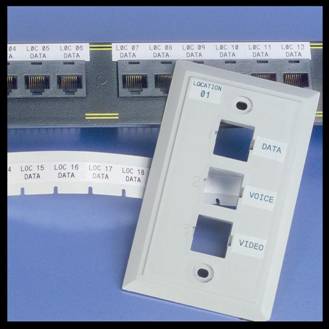

面板和配線這樣可以滿足外露的要求。由于各廠家的配線架規格不同，所留標記的寬度也不同，所以選擇標簽時，寬度和高度都要多加注意。配線架和面板標記除了清晰、簡潔易懂外，還要美觀。
(4)端接硬件的標記要求

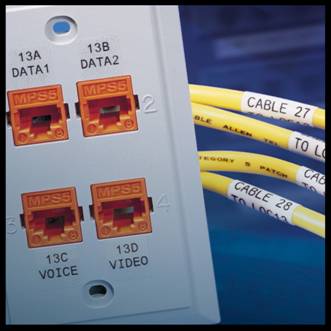

信息插座上每個接口位置上應用中文明確標明"語音"、"數據"、"光纖"等接口類型以及樓層信息點序列號。
信息插座的一個插孔對應一個信息點編號。信息點編號一股由樓層號、區號、設備類型代碼和層內信息點序號組成。此編號將在插座標簽、配線架標簽和一些管理文檔中使用。
(5)接地的標記要求
空間的標記和接地的標記要求清晰、醒目。
(6)標記方案的實施
標記是管理綜合布線系統的一個重要組成部分。完整的標記系統應提供以下信息:建筑物召稱，該建筑物的位置、區號、起始點和功能。
應給出樓層信息點序列號與最終房間信息點號的對照表。樓層信息點序列號是指在末確定房間號之前，為在設計中標定信息點的位置，以樓層為單位給各個信息點分配一個惟一的序號。對于開放式辦公環境，所有預留的信息點都應參加編寫。
與設備間的設計一樣，標記方案也因具體應用系統的不同而有所不同。通常情況下，由最終用戶的系統管理人員或通信管理人員提供方案，不管如何，所有的標記方案都應規定各種參數和識別規范，以便對交連場的各種線路和設備端接點有一個清楚的說明。
保存詳細的記錄是非常重要的，標記方案必須作為技術文檔的一個重要部分予以存檔，這樣方能在日后對鮮綠進行有效地管理。系統人員應該與負責各管理點的技術人員或其他人員緊密合作，隨時隨地做好各種記錄。
