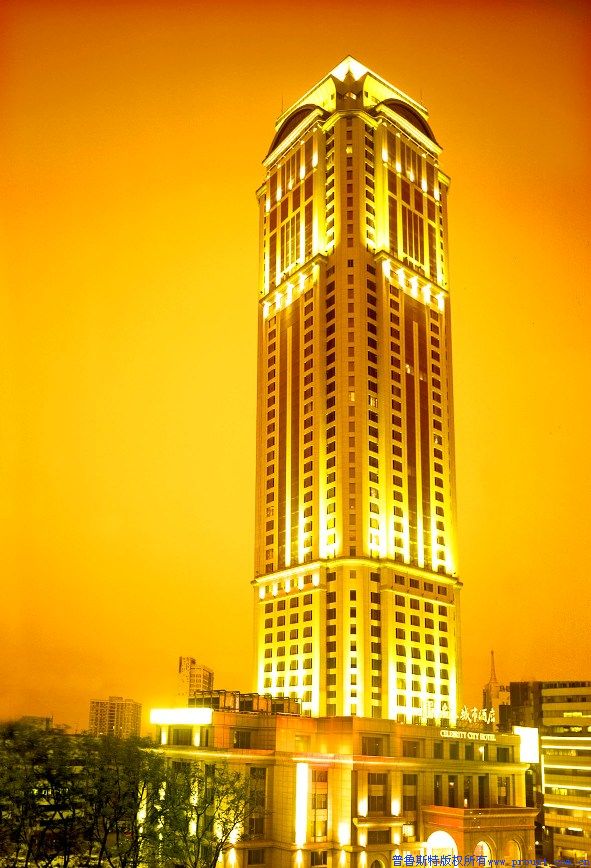

南京城市名人酒店由中國（香港）名人城市酒店管理集團有限公司投資管理，是一座數碼智慧型豪華商務酒店。酒店所在的益來國際廣場樓高178米，共51層，建筑面積8.2萬平方米，由著名的美國大木設計公司設計，是本市地標性建筑之一。南京城市名人酒店毗鄰鼓樓廣場、湖南路中心商業街和獅子橋美食街，與建設中的地鐵鼓樓站近在咫尺，獨擅地利之優。南京城市名人酒店引進《中國譚家菜》和《騰湘閣》等兩個品牌餐飲，共有餐位1000余個，另外，康體娛樂、會議、商務等配套設施一應俱全。
由于綜合布線系統是整個智能系統運行的基礎平臺，它的設計合理性和施工規范性關系到整個大樓智能系統能否正常運行和靈活擴展，考慮到名人廣場將來各種應用的要求，特別是即將召開的奧運會的需要，他們決定按高標準實施綜合布線工程，使布線系統可以靈活適應多種多樣的網絡結構。
靈活設計
結構化綜合布線工程需要根據環境布置要求及功能單位、信息點的分布情況因地制宜進行設計。名人廣場主體是一棟高層辦公樓，大樓地上51層，地下2層，具備樓宇自控功能?？紤]到各子系統連接及管理上的方便，整棟辦公樓設置一個主設備間(計算機中心)，每層大樓弱電豎井各設一個子電信間，每個電信間所支持的信息點為４００點左右。
為了保證工程的先進性和實用性，方案是按以下原則設計的：開放性，采用開放的技術標準，以利于系統互聯或擴展 ；標準性，采用標準化的設計，選用標準化的產品;成熟性，以實用為目的，采用成熟的經過工程檢驗的先進技術；先進性，采用國際、國內流行的先進技術，適應技術發展需求；可擴展性，在設計布線系統充分考慮系統的擴充，升級能力；保密性、安全性和可靠性，基于本樓的特殊地位，公司在設計采取嚴格的保密、安全和可靠性措施；模塊化，在設計時充分考慮到管理維護的可視化、層次化及控制的適時性，真正做到系統所有資源一目了然，能充分保證將設備故障控制在有限范圍，不影響故障設備之外的其余設備和系統，保證整個大樓各系統正常運行。
在設計中，要求系統能夠支持250MHz的數據傳輸，滿足現在和將來應用的需要，實現數據通信、語音通信和圖像傳遞。除去固定于建筑物內的線纜外，其余所有的接插件都應是模塊化的標準件，以方便將來有更大的發展時，可很容易地將設備擴展進去，任一信息點能夠連接不同類型的計算機終端或微機設備以及語音設備。
合理布線
綜合布線系統工程采用美國普魯斯特（PROUST）公司的六類布線產品。針對名人廣場結構化綜合布線工程系統的實際情況，為了滿足樓宇智能化及當前應用的傳輸速率、帶寬和可靠性的要求，數據主干采用８芯多模光纖，語音主干采用 PLUS ２５對非屏蔽雙絞線，水平子系統的線纜采用六類4對非屏蔽雙絞線，連接其水平線纜的配線架全部采用六類24口模塊化配線架，語音信息點跳接到與語音主干相連接的BIX系列配線架上，這樣保證語音和數據信息點的良好互換，同時保證提供六類標準的數據鏈路。布線系統的設計基于星型拓?fù)浣Y(jié)構，該結構的網絡能夠使維護和對將來系統擴展的處理更加容易。綜合布線系統由六個組成部分構成。
工作區
工作區由終端設備連接到信息插座的連線和信息插座所組成，名人廣場信息點產品選用六類模塊插座，通過插座既可以引出電話也可以連接數據終端及其它傳感器和弱電設備。信息出口（IO）采用的是雙孔模塊插座 ，雙孔IO采用拆裝靈活的、外觀平整、潔白 、模塊式信息插座。該插座具有性能高、尺寸小、安裝簡便等特點，其輸入、輸出線都符合EIA/TIA568標準。
在工作區，數據和語音信息點選用麗特公司的國標面板和六類模塊作為信息口的連接硬件。GigaFlex 6類模塊有300MHz可用帶寬保證比提議的6類標準更多的余量；且有無可比擬的高達4.8Gb/s數據傳輸率，真正向后兼容于5類和超5類產品，保護布線投資。
按照綜合布線的設計原則，工作區插座數據及語音均應選用RJ45接口，考慮到目前語音業務種類多，語音點需求相應增加，選用的暗裝式RJ45插座，可用于一部計算機和一部電話或同時用于計算機或同時用于電話，也可將一條4對UTP接成4部電話，布線系統具有語音點跳接為數據點的靈活性，可擴展性強，還可以節省一定數量的配線架和線纜。
水平布線
水平布線部分是由各電信間（分配線間）至各工作區之間的電纜構成。
話音和數據系統線路的水平部分，采用2400六類水平線。 2400 是TIA/EIA-568B標準的六類線。它在傳輸數據時，可以在150米范圍內保證10Mbps的傳輸速率，在100米范圍內保證155Mbps和622Mbps ATM的傳輸以及1000Base-T以太網的傳輸，以及新的1000Base-TX以太網。此外，它也可以傳輸各種70V直流電壓及在相應的距離下傳輸10MHz及100MHz頻率以內的弱電信號。此設計可針對將來用戶對話音及數據服務的不同要求，調整話音及數據端口數量而不需重新布線，為系統增加適量彈性。
主干布線
主干布線將各樓層電信間的信息傳送到設備間并送至最終接口， 同時連通外部網絡。主干線的設計可滿足用戶當前需求， 同時又能適應用戶今后的發展。
實現計算機設備，程控交換機(PBX)，控制中心與各管理子系統間的連接，常用介質是大對數雙絞線電纜、光纜。垂直干線部分提供了建筑物中主配線架與分配線架連接的路由，常采用大對數銅纜和62.5/125多模光纖來實現這種連接。大對數電纜常被用作電話及廣播信號等低速率的主干傳輸線纜。 Plus型大對數電纜屬于PS 5類的傳輸介質，其特性與水平子系統所用的同類線材的物理特性相同，可用作電腦，視頻圖像等高速數據應用的主干傳輸線纜。
多模光纖其優點為:光耦合率高，纖芯對準要求相對較寬松。當彎曲半徑大于其直徑20倍時不影響信號的傳輸，是符合IEEE802.5 FDDI和EIA/TIA568標準的光傳輸介質。用于計算機數據傳輸距離超過100米時的應用，其傳輸距離可達2公里。在保密性要求高的場合，建議也采用光纜傳輸。對于距離強電磁干擾源較近的情況，亦需要利用光纜的抗干擾性 好的優點。
數據部分垂直主干可采用大對數電纜和光纖兩種方式，本方案推薦使用光纖作為數據垂直主干?？紤]到后期網絡設備投資的經濟效益，在數據部分垂直主干中，除以光纖為主外，另設若干4對六類UTP線纜，作為數據系統網絡設備互連的備選傳輸介質。這樣一來，在業主建網初期，如網絡規模不大且費用不足、網絡信息流量也較小時，完全可以采用該備用UTP進行一、二級網絡設備的連接，并節省可觀的投入。在需要時還可以通過它將有關下轄的三級網絡設備提升為二級骨干網絡設備。
語音部分垂直主干采用 Plus 25對UTP線纜作為傳輸介質，它既可用于ISDN等業務需要，也可用于以太網、令牌網等其它網絡系統，在數據應用有更大的需求時，也可以用與100Mbps數據傳輸之用；對于今后在樓宇智能系統的構成中，可以作為重要的傳輸媒介。
通訊間
鑒于名人廣場實際情況，大樓的計算機和電話系統的水平部分設計采用了六類系統，為能夠方便 地進行電話和電腦線路的互換，以達到能夠靈活配置電話、電腦數量的目的，這樣六類的水平線路，既可通過高速跳線方便地連接到計算機網絡等高速系統，又可通過普通跳線連接到低速的普通話音垂直干纜。
由于通信綜合樓信息點較多，根據項目要求分別在大廈的各樓層設立單獨的通訊間，通訊間的位置可選在距弱電豎井旁附近的房間內。通訊間用于安裝配線架和安裝計算機網絡通訊設備。
考慮到項目的特性和發展性、靈活性及擴充性，在通訊間工作區的水平系統全部采用六類模塊化配線架端接此通訊間所管理樓層所有的水平線纜，用光纖配線架端接來自主設備間的8芯多模光纖，經過網絡交換機跳接到模塊化配線架的數據端口上，用來管理其通訊間所轄樓層所有的數據信息點。用BIX系列配線架端接來自電話交換機室的25對大對數垂直語音電纜，再用1對或2對跳線跳接到模塊化配線架的語音端口上，用來管理其通訊間所轄樓層所有的語音信息點。
在通訊間內，機架式安裝的快捷配線架會安裝在19英寸標準機柜里，在某一水平配線架上所支持范圍內的所有信息點，所用六類4對非屏蔽雙絞線的一端都會端接在水平配線架上，另一端就會端接到信息出口。語音配線架可直接安裝在19英寸的機柜內。線路板經雙向測試可滿足TIA或ISO的標準。
設備間
設備間是整個布線系統及網絡設備的中心單元，它的布放、選型及環境條件都直接影響到將來信息系統的正常運行、維護和使用的靈活性。
電話主配線架設置在程控機房內，用于垂直干纜和PABX的連接，仍采用BIX系列配線架，可充分滿足話音要求。
電腦的主配線架設在計算機房，使用光纜配線架，用來端接來自各分配線間的光纜，并通過光纖跳線和計算機網絡中心交換機相連。光纜配線架采用24/48口配線箱，適用于光纜數量多密度大的場合?？芍苯影惭b在標準的19英寸機柜內，用于主干光纖和網絡設備的連接，十分易于管理。
根據名人廣場結構化綜合布線工程項目要求，普通電話網和內部計算機網絡的主設備間設在中心主機房。設備間實現對各個樓層匯接來的光纜終接管理。設備間可位于中心主機房內， 主干線經過光纖配線架連接各系統主機。在主設備間設置主光纖配線架，另在樓層通訊間安放一個光纖配線架，由8芯多模光纖連接，再經光纖跳接線連至其它設備。在選型方面，光纖主配線架及配線間光纖配線架采用公司的光纖配線架。電話交換機間采用與通訊間相同的BIX配線架端接主干大對數電纜，然后跳接到程控交換機上。
入口設施
入口設施是外部電話線、樓間主干線纜、天線等的入口點，外部各類通訊信號，經匯接后，數字?jǐn)?shù)據擬經多模光纖電纜送至大樓的主機房，進入計算機網，衛星電視信號則送往主設備間，統一處理后，再發放至各樓層，話音信號進入大樓的程控交控機室（PABX），再到各分機。
實施效果
綜合布線系統建成后，可支持任何廠家的網絡產品及任一網絡結構， 可在任意信息點連接不同類型的設備， 所有的接插件是模塊化積木式結構， 易于根據需要重新組合更換接插件(這正是結構化布線系統接插件的特色)， 易于擴展并支持各種數據通信，多媒體技術和未來的綜合業務數據網(ISDN)，使名人廣場對客戶的吸引力大大加強。
