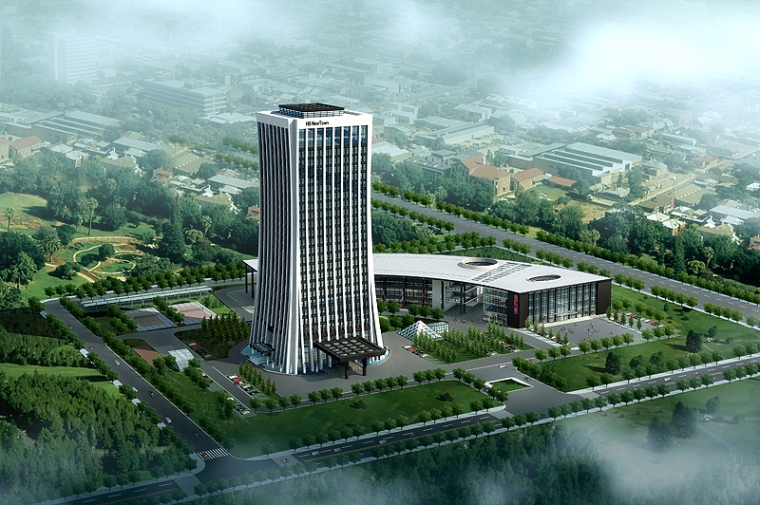

宿遷星辰國際酒店由宿遷市湖濱新城投資開發有限公司投資建設，由江蘇中心旅館管理咨詢公司管理，是宿遷市第一家五星級酒店。酒店坐落于江蘇省四大淡水湖之一—擁有400平方公里水面的煙波浩淼的駱馬湖畔，置身于宿遷市湖濱新城中心商務區內。東依三臺山，西靠駱馬湖，緊鄰江蘇省第七屆園博園，占地約6.5萬平方米，建筑面積11.2萬米。共28層，99.9米高，為宿遷標志性建筑。擁有333間客房、2000個餐位的餐飲設施、10人小會議室到800人會議廳的會議設施、頂級會所、KTV、SPA、游泳池、桑拿、健身房、棋牌室等豪華休閑娛樂設施，是集商務辦公、休閑、娛樂、會議為一體的多功能大型接待場所，是2011年江蘇省第七屆園博會主接待場地。
酒店總體包括一個五星級商務酒店，為具有較高的安全性和私密性,因此建立先進現代的配套設施是酒店建設的重要內容之一。經過嚴格的比較和篩選，酒店選用了普魯斯特布線綜合布線系統構建酒店網絡布線系統。布線系統全部采用普魯斯特六類非屏蔽銅纜系統，電纜采用環保材料的低煙無鹵外皮，同時數據主干采用普魯斯特高性能的萬兆光纖布線系統，保證網絡系統高速穩定運行。
設計施工方案
宿遷星辰國際酒店綜合布線系統采用星形的拓?fù)浣Y(jié)構，從結構上分析整個布線系統由工作區子系統，水平子系統，管理間子系統，垂直主干子系統，設備間子系統，建筑物子系統，共六個子系統構成。
工作區共計4700多點信息點，水平子系統全部采用普魯斯特 6類非屏蔽布線系統，足以滿足酒店目前及未來VoIP 或視頻點播對以太網傳輸帶寬的需求。
建筑數據主干采用普魯斯特12芯室內萬兆多模光纖（50/125），普魯斯特-MTRJ小型光纖連接器，語音主干采用100對大對數電纜,可以適應FDDI，快速以太網，千兆以太網，ATM網等應用。
1.工作區子系統（Work Area Sub System）
工作區子系統由終端設備連接到信息插座的連線和信息插座所組成，通過插座既以引出電話也可以連接數據終端或其它傳感器及弱電設備。信息插座采用模塊化設計，這種插座具有NEXT性能高、尺寸小、安裝簡便等特點，安裝時可以采用垂直或水平安裝角度。
工作區表面安裝面板選擇采用符合國標的86型表面安裝面板，普魯斯特的插座面板采用高品質聚乙烯材料制成，硬度、彈性適中，弧線型邊框，帶防塵蓋，45度內置式斜角設計，可最大程度上保護插入的RJ45接頭。
工作區設備連接線則建議采用普魯斯特原裝跳線，以便使整個布線系統達到最好的性能匹配。普魯斯特跳線提供了超強的性能，并通過了所有室外測試，普魯斯特跳線有十種顏色，最長達到50英尺的十八種不同長度可供選擇。
水平布線子系統 (Horizontal Sub System)
水平子干線系統的作用是將主干子系統的線路延伸到用戶工作區子系統,水平子系統的數據、圖形圖像等電子信息交換服務和話音傳輸服務將采用六類四對非屏蔽雙絞線（UTP）布線。
普魯斯特六類非屏蔽雙絞線是目前性能價格比較好的高品質傳輸介質，其性能指標達到并超過ANSI/EIA/TIA-568標準和ISO/IEC 11801（2002）Class E標準，能確保在100米范圍內傳輸介質頻寬達到：250Mhz。
普魯斯特雙絞線均經過UL、ETL等獨立測試機構的檢驗和認證，有CM（普通使用），CMR（垂直主干）或CMP（阻燃）多種規格可供選擇，宿遷星辰大酒店采用六類CM防火等級的線纜做水平布線。
管理子系統(ADMINISTRATION SUBSYSTEM)
管理子系統定義了水平分布子系統與垂直干線子系統（主干）之間的交接。根據 宿遷星辰國際酒店綜合布線系統涉及范圍的設計及建筑結構的特點，一號樓及三號樓范圍廣，所以設立兩個弱電配線間，其它各樓設立一個弱電配線間用于管理本樓層的信息點。
垂直干線子系統 (RISER BACKBONE SUBSYSTEM)
垂直干線子系統是提供建筑物中主配線架（MDF）與各管理子系統中分配線架（IDF）連接的路由，根據綜合布線系統的物理星型的設計原則，并考慮到系統中數據、圖形圖像、語音和視頻信號的電子信息交換的需求，數據部分由三號樓電腦信息機房（MDF）各引一根12芯室外多模萬兆光纖(50/125) 連接至各樓的弱電配線間。
數據網絡主干采用了普魯斯特 室內萬兆多模光纜，該光纜與傳統多模光纜比較，采用了高密度防火材料做外層護套，防鼠咬，重量輕，彎曲半徑要求低，適合室內安裝，防火等級符合UL/NEC OFNR 垂直級光纜要求。普魯斯特 XG 光纖滿足以下性能參數:
? LED 發射帶寬:850nm:1500MHZ/Km 1300nm:500MHZ/Km
? Laser 發射帶寬: 850nm:2000MHZ/Km 1300nm:500MHZ/Km
? 最大衰減: 850nm:3.5dB/Km 1300nm:1.5dB/Km
? 傳輸距離:1000Base-SX 2-900m 1000Base-LX 2-550m 10GBase-SR 2-300m
因此在300米的范圍內，配合網絡設備，可以滿足10G BASE-T的萬兆速率的傳輸要求。
MT-RJ 小型光纖連接器
為了提高安裝效率，及減少管理空間，光纖連接器采用了普魯斯特 所開發并擁有專利的MT-RJ 光纖連接器，MT-RJ 光纖連接器是世界上體積最小的雙工光纖連接器，MT-RJ 光纖連接器在工廠中已經預先打磨好，降低了現場安裝的技術要求。突破了傳統的光纖連接器連接過程中使用膠水，并需要加熱固定、光纖打磨這些繁復工序。從前至少三小時的光纖接頭工序，現在便可縮短到二分鐘。MT-RJ 連接器插座性能穩定可靠，衰減一般不超過0.3dB，并可以多次端接，安裝通過率在95%以上。
設備間子系統
設備間子系統由主配線架（MDF）以及跳線組成，它將中心計算機和網絡設備或弱電主控制設備的輸出線與干線子系統相連接，構成系統計算機網絡的重要環節；同時通過配線架的跳線控制所有主配線架（MDF）的路由。
在設備間安裝19”標準機柜，并在機柜內配置普魯斯特 24口機架式光纖盒以及嵌入式6個接口為1組的耦合器面板。普魯斯特的光纖管理設備以安裝簡單、美觀大方和價格相對低廉而聞名于布線市場。
采用普魯斯特100對110配線架將分別來自各配線路間的語音主干連接起來，通過程控交換機控制各個樓層的語音傳輸。
結語
經過普魯斯特布線工程承包商的嚴格管理，精心施工，宿遷星辰大酒店綜合布線工程已于2011年七月竣工，交付使用，經測試完全滿足設計要求，順利開通運行，擔負著整個宿遷星辰大酒店的信息傳輸及交換。
