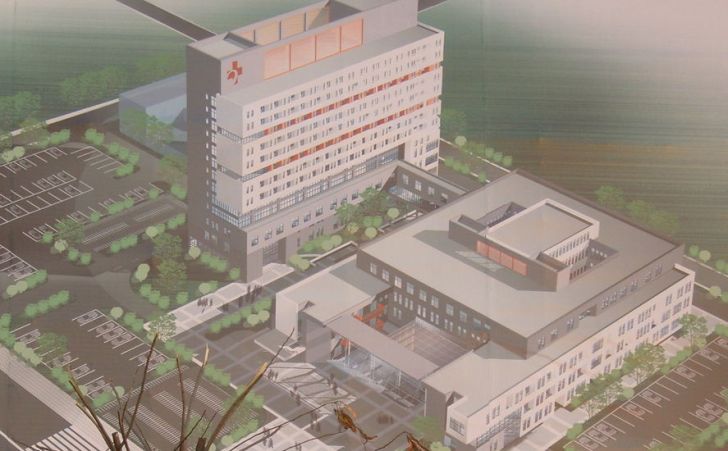

東海中醫院門診病房樓項目位于中華路東側、鄭莊路北側，建筑面積28000平方，輔助用房3300m2平方米，是一所集醫療、科研、教學、預防、保健、康復于一體，臨床科室門類齊全，具有鮮明中醫特色和中西醫診療優勢的綜合性醫院。
在信息技術高速發展的今天，醫療行業的信息化建設勢在必行。醫療衛生事業關乎國計民生，而醫療信息化則是醫療衛生事業能否在信息時代更好地服務于患者、服務于社會的重要支撐。以下是醫院信息化、建筑智能化的幾個顯著特點：
（1）醫院內人員密集，身份復雜，流動性大
在醫院里除了醫院領導、醫生、護士等醫護人員以外還有各式各樣的病人、病人家屬、健康保健或亞健康患者，另外醫院內還有醫院管理人員、物業人員等等。
（2）醫院內的設備密集，物流量大
除一般的水、暖、風及空調、電梯等樓宇控制設備等，醫院內還安裝了各種醫療專用設備：諸如CT機、磁共振機、X光機及彩色超聲診斷儀、監護系統、生化分析儀、電子胃鏡、纖維胃鏡、腸鏡、腹腔鏡手術設備、放射免疫診斷儀等。
（3）醫院內信息密集，流通復雜
現代化的醫院均采用無紙化自動網絡辦公、就診，醫院的智能系統中應包含醫療辦公系統、信息發布系統、醫療信息查詢系統、臨床信息系統以及醫院信息管理（HIS）、醫療圖像信息等等。所有這些系統均是立足于醫院高速的計算機網絡系統，同時實現大量的信息傳送和流通。
信息化的應用都要基于高品質高寬帶的布線系統。綜合布線系統是綜合醫院智能化系統中最重要的內容之一，關系到醫院的網絡發展及信息化的應用，設計時不但要考慮到現階段的通信業務、智能化功能的應用需要，還應考慮到今后一段時期內通信技術的發展和業務、功能的擴展需求。
綜合布線的布點是設計的關鍵，對藥房等可根據窗口數量進行布點，同時要考慮LED屏和相關的導向系統；對醫技部門要根據儀器設備及電腦擺放位置進行布點；對手術室、ICU等要要考慮到HIS、PACS、CIS以及手術轉播的要求；對內鏡、介入等視頻，要充分考慮雙向音頻傳輸；對病區要考慮布線系統能支持今后無線數據傳輸?shù)膶?shí)施方案。根據對醫院數據管理及傳輸?shù)男枨筮M(jìn)行分析，考慮到整體的安全性，可靠性及穩定性，整個綜合布線系統分為3套網：數據內網（含無線）、數據外網、語音網。三個網絡不僅在水平和垂直子系統上實現物理隔離，在各工作間內的配線架和機柜間也分別進行物理隔離。
綜合布線壽命遠遠大于計算機軟硬件和其他網絡設備，需要具有長達20－25年甚至更長的生命周期，必須可以支持2至3代的有源設備的更新?lián)Q代，是一項長期投資。東海中醫院根據自身的需求，經過慎重比較，指定采用質量?jī)?yōu)異且可信賴的美國普魯斯特公司六類非屏蔽綜合布線解決方案，整個項目共計3000余個信息點，工程完工驗收合格后，將會獲得美國普魯斯特公司提供的25年系統質量保證。
綜合布線系統設計首先要確定分設備間的位置，它是主干電纜的布放通道，配線架、機柜就設置在豎井附設的配線間內，管理該豎井周圍的信息點或相鄰樓層的信息點，設計時應保證布線的水平距離在網絡要求的90米限制之內。原則是在滿足綜合布線設計規范的基礎上，如果相鄰兩層的信息點不太多就盡可能合并成一個弱電間。根據對本次工程的點位分析，地下層、1層、2層、3層的信息點可以由1層弱電間管理，其他每?jī)蓚€(gè)樓層的信息點由其中一層弱電間管理。由于病房為類U型，平層距離過長，故水平需設置兩個弱電間。這兩個弱電間建議設置在同一樓層，便于管理，建議將設備間設置在單數層。
東海中醫院病房綜合樓本系統包括三套網：數據內網、數據外網和語音網，相互之間物理隔離。
1. 各系統總體設計要求：本系統水平部分采用低煙無鹵6類布線系統，對于重要的桌面信息點可以考慮采用4芯光纖到桌面的方式（如手術室、示教室、21層多功能廳）。
內網：兩級星形結構，主干采用12芯萬兆多模光纜、水平采用6類的低煙無鹵非屏蔽雙絞線，并預留4芯萬兆光纖點100個。
外網：兩級星形結構，主干采用12芯千兆多模光纜、水平采用6類的低煙無鹵非屏蔽雙絞線。
語音網：兩級星形結構，主干采用三類25對大對數銅纜、水平采用6類的非屏蔽雙絞線。
2. 數據、話音插座插頭均采用非屏蔽RJ45形式，建成后數據和語音插座具有互換性。
插座使用美國普魯斯特六類模塊化插座，含有三重平衡專利技術，使衰減、回?fù)p和近端、遠端串?dāng)_方面的性能全面超過6類的要求。端口的插拔次數>5000次（遠高于國際標準要求的>750次）。
模塊化跳線則采用美國普魯斯特原廠裝配，含有金屬隔離層屏蔽技術，優化線對間平衡，所有跳線用實驗室測試儀至少測到250MHz.
3. 室內所有銅纜采用阻燃低煙無鹵六類線，并含有十字骨架，以減少線對間串?dāng)_，保證線對平衡和安裝的可靠型，適用于所有高性能和高可靠性嚴格要求的安裝環境，支持信道帶寬高達250MHz的應用。
4. 光纖作為高帶寬和高安全的數據傳輸介質應用于主干。
光纜采用阻燃線。
光纜類型：根據傳輸模式分，光纜分為多模光纜和單模光纜。常用的光纜粗細為多模62.5/125，多模50/125，單模9/125。光纜類型不同，系統造價影響很大。單模光纜價格比多模價格便宜，單模光纜連接件價格比多模光纜連接件價格貴的多。因此，在275米內光纜傳輸（50光纜可以傳輸?shù)?50米），可以用多模光纜傳輸。東海中醫院門診病房樓工程主要為室內主干，距離不超過550米，故采用多模光纜。
光纜芯數：光纜分為主干光纜和末端光纜。各級光纜均需考慮各個系統的應用。一般來講，綜合布線系統考慮雙鏈路，考慮為4芯光纖；個別分設備間信息點數量很多，需2組上聯設備，再考慮4芯光纖；預留4芯光纖。共計12芯?？紤]到大樓內內、外網隔離以及接入交換機雙上聯到核心交換機的要求，從中心機房到各分設備間布兩根12芯光纜。其中，對于具有高可靠、大容量數據傳輸要求的醫院內網，采用OM3的萬兆多模光纜；對于數據傳輸要求不高的醫院外網，采用千兆多模光纜。
5. 電話大對數電纜分室外和室內兩部分?？紤]到東海中醫院門診病房樓項目室外電話大對數電纜可能會由電信投資，采用普通HYA-0.5電話電纜。室內部分采用三類25對大對數電纜主要為各個設備間之間的電話連接。
6. 配線架：綜合布線系統中，配線架分為數據配線架和電話配線架，主要由110快捷式配線架和24口、48口模塊式配線架。在本綜合布線系統中，所有水平線纜終端的配線架均采用模塊式配線架，采用三重平衡專利設計的HD6高密度配線架達到最佳的線對平衡和線性串?dāng)_響應，然后再根據使用的不同連接至網絡交換機或者電話進戶配線架。
7. 對環境及土建配合的建議及要求
總配線房?jī)?nèi)必須配有空調以及機械通風，有良好通風系統用于散熱，房?jī)?nèi)溫度和非冷凝的環境必須保持相對濕度，一些如滲水、傳輸器或馬達引起的電磁干擾等障礙和危險因素必須被排除，這些要求必須每周每天24小時內均維持。在總配線間以及各個分配線間內提供足夠的空間用于安裝跳線架及光纖接線盒，防塵良好，且應有照明系統，便于安裝和管理。在總配線間以及各個分配線間內應連接骨干和水平橋架，用于干線電纜和水平電纜的布放，同時在總配線間吊頂式天花板頂或架高地臺層用于布線。在總配線間以及各個分配線間內提供至少有3-4個獨立的電源雙孔插座，以供一些網絡設備使用。系統應用的電壓為380V三向和220雙向交流電源，由當?shù)仉娏咎峁浣涣麟妷翰▌?dòng)的報限需遵從規定。
垂直銅纜系統的垂直橋架的長度必須最短，垂直光纖的系統的垂直橋架必須能夠滿足其分配，這些橋架的尺寸必須由智能化承包方計算并確認。
在安裝工作開始以前，智能化承包方必須書面確認建筑圖紙以及一些相關圖紙中的提供綜合布線系統的空間，凈空高度、建筑開孔、底座等是否能夠滿足要求。如必要的話，智能化承包方必須對土建底座等是否能夠滿足要求進行確認。
必須安裝一套充分的、提供密碼的滅火系統，必須布置好加濕系統，電子設置的上方必須直接布有噴淋頭，用吹干機來避免以外的滲水破壞，必須裝好通風系統。
現代醫院的智能化的信息系統除設有一般意義的信息管理系統外，還涵蓋了臨床信息系統、放射信息系統，遠程醫療系統、醫學影響系統等等，只有高帶寬、高速度安全可靠的布線系統才能滿足醫療信息化的高速發展。同是6類系統，但我們用戶的需求已不僅僅是滿足標準的傳輸性能，且對阻燃性，安裝簡便，高性能、保密性等也提出了多樣化的需求，選擇綜合布線系統時要結合自己?jiǎn)挝坏膶?shí)際需求，找到合適的綜合布線方案，取得最大的投資回報率。隨著時間的推移，未來將會證明東海中醫院布線基礎設施選用萬兆布線是不二選擇。新的基礎設施讓我們現在和將來都能擁有更快的數據傳輸速度，這也會有助于降低未來提供IT服務的成本。
美國普魯斯特公司進入中國以來，一直重視服務質量的承諾，在國際及國內布線標準的指定中也擔任了重要的角色，具有全球布線行業唯一獲得ISO9001質量管理體系認證的培訓項目，保證合作伙伴爭取掌握設計、安裝及測試規范，對通過測試驗收合格的工程提供25年系統質量保證。其布線解決方案應用于眾多萬點政府電子政務、金融、醫療等領域，這也是東海中醫院選用對美國普魯斯特公司布線解決方案作為網絡基礎設施的原因，東海中醫院相信普魯斯特布線能確保網絡的高速及安全及可靠，并滿足數據增長的需求。
