項目背景
用友軟件從最初的2人、5萬元發展到今3000多員工，成為上市公司繼成為中國財務軟件的象征之后，在中國ERP市場上又稱王。用友軟件已成長為亞太本土最大管理軟件供應商，回眸過去，展望未來，“用友”旗幟在全球飄揚。
為適應用友軟件的飛速發展，公司董事會決定在中關村這片民族軟件成長的沃土上，建設中國人自己的、世界一流的軟件研發基地——用友軟件園。在一期建設完成并啟用的亞洲最大管理軟件基地——用友軟件園，用友將實現新飛躍：成就“世界級管理軟件和移動商務服務提供商”的宏偉目標。

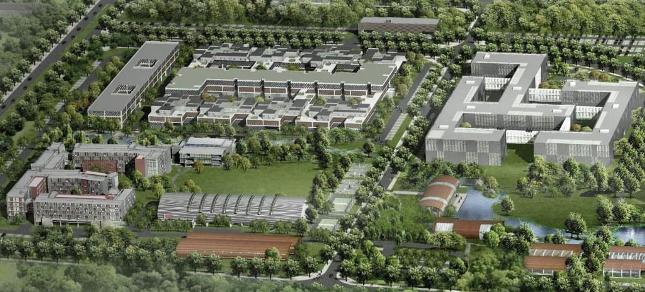

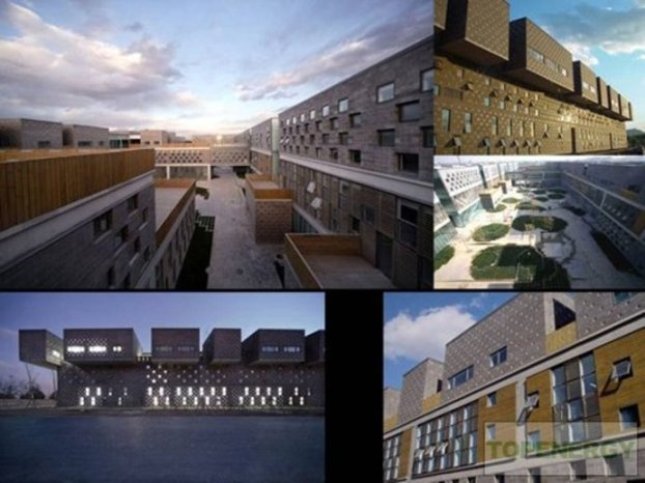

園區包括用友公司永久總部、研發中心、研發產品出口基地、創業中心、數據中心、物流中心、培訓中心、接待中心等功能組團，她是一個高科技、花園式、環保型的國際一流水平軟件產業園，是目前亞洲和亞太地區最大的管理軟件產業基地，將成為用友集團總部所在地和中心研發基地。占地面積680余畝，總建筑面積40萬平方米，綠化率30%以上。園區辦公環境寬敞明亮，高度智能化、人性化，區內綠樹成蔭，運動、健身、餐飲等配套設施完備，是軟件人才理想的工作樂園。軟件園一期工程的順利竣工和啟用，為用友集團的長遠發展建立了世界級的產業基地?！ ?/span>
需求分析
作為國際知名的軟件公司，先進的信息網絡系統是研發、生產和管理中不可或缺的重要工具。綜合布線系統是軟件園弱電系統的神經中樞，擔負著數據、語音安全有效傳輸的任務，是計算機網絡系統中最基礎的組成部分。因此，對于整個綜合布線系統的建設，是整個網絡系統建設中至關重要的部分，也是客戶非常重視的部分。
軟件園建設的總體目標為：建立一整套先進、完善的通訊、網絡布線系統，包括為數據、語音、圖像、控制等應用系統提供接入方式、既要滿足用戶軟件園當前的使用需要，又要考慮將來網絡發展的需要，使系統達到配置靈活、易于管理、易于維護、易于擴充的目的。作為國際領先的綜合布線系統廠商普魯斯特布線以其強大的品牌優勢、優異的產品性能，以及良好的售后服務獲得了用友軟件的青睞，為軟件園的綜合布線系統提供設計和工程服務。
軟件園“神經中樞”的設計
根據用友軟件園網絡系統的的現有需求和未來發展的需要，充分考慮國內外信息技術最新動態和發展趨勢，在滿足實用性要求的前提下，應用計算機網絡技術、計算機軟件技術，完成用友軟件園網絡管理系統工程建設，使其技術水平整體達到國內領先水平。
用友軟件園功能有著區別于其他網絡及系統的特殊性及重要性，軟件園作為企業最重要的核心部分，網絡應用的需求無論是復雜程度還是速度要求都比一般的網絡系統更高。因此建立一個高帶寬性，高安全性，高可靠性，高靈活高效率的數據中心結構化布線系統就顯得尤為重要，否則將很難長久和高效地發揮中心的效能和作用，并限制系統及功能的平滑升級與持久發展。根據這些要求，普魯斯特布線組織了優秀的技術和工程人員，為軟件園的布線系統設計了一整套完善貼合的方案。
綜合布線系統共計信息點12094個，其中配置數據點6054個，語音點6040個。系統邏輯上采用星形的拓撲結構，從結構上分析整個布線系統由工作區子系統，水平子系統，管理間子系統，垂直主干子系統，設備間子系統，園區建筑群等子系統構成。
整個數據中心園區骨干網物理上各數據中心主干采用普魯斯特12芯室內室外通用萬兆多模光纖與各樓層IDF配線間相連，可滿足主干萬兆比特的傳輸需求。同時還采用更加節省空間的小型LC光纖連接器，保證整個網絡布線系統的高性價比。
水平子系統及工作區數據信息點根據生產區，辦公區，旅館區和主樓應用需求采用普魯斯特 6類非屏蔽布線系統(CMR)防火等級外皮，提供250M的帶寬，為將來順利過渡千兆到桌面的連接提供便利。
各大樓設備間再通過12芯萬兆光纜與園區中心機房相連。
管理間用于安裝網絡服務器、網絡機柜等，在管理間內安放19英寸標準機柜，銅纜配線架和光纖配線架都安裝在機柜中，在每個樓層管理間配置機架式光纖配線箱，為其配置多模光纖適配器板。連接時，采用多模光纖尾纖為引入的多模光纖進行熔接。本次設計中語音和數據配線架均采用快接式配線架用來端接水平六類銅纜布線。水平線纜管理環，提供配線架、設備跳線的水平方向線纜管理。所有跳線采用原裝六類跳線。在網絡管理工作中，網絡管理員可以根據實際需要情況，只需要變換一下跳線的插口，就可以隨時進行每一個信息端口數據和語音的切換，方便快捷。配線間內采用機架式光纖配線架、銅纜的快接式配線架、理線器等設備。
樓層分配線架(IDF)安裝在各樓層弱電豎井內的機柜內，根據樓層信息點數量多少確定一層或者多層共用一個配線間。由于本工程中各層信息點數量普遍較多，所以除旅館區外，其他各樓較多按照每層設置一個管理間設計。
布線系統涉及大量的線路的連接，這樣大量的連線給管理帶來了一定的困難。 PDS色標標記方案系統而科學地規定了怎樣根據參數和識別步驟，查清交連場的線路和設備端接點。作為一種重要的技術文檔，色標標記方案是以后的布線管理重要的技術依據。本次設計采用先進的標簽系統，符合TIA/EIA-606規范，采用計算機打印式標簽，來識別布線設施的各個元器件，電纜扎帶及附件可以組織及識別線纜和提高安裝速度。
綜合布線系統涉及的所有組成部分都應有明確的標識。它們的名字、顏色、數字或序號及相關特性所組成的標識應是可方便地互相區分的。
本次設計建立符合項目情況的具體情況的顏色標簽系統，以方便工作人員的管理。使用的標識措施包括：
n 使用顏色標識各個區域：在機柜中,同一區域的信息點所涉及的模塊,跳線均使用相同的顏色,所使用的顏色具體規定如下:
n 使用統一的標識方式：用6位字母和數字，前三位表示樓層房門編號;后三位信息口編號。
n 信息插座上每個接插口位置上明確標明T(語音)、D(數據)、F(光纖)等接口類型;并用以上的標識方法表明;
n 配線架同樣使用以上方法，明確標識對應信息點的位置;
n 每根跳線上均用色標進行標示，并使用以上的標識方法表示跳接兩端所連接的位置;
n 繪制信息點的分布圖;
n 提供信息點與配線架信息口的對照表;提供配線架信息口與網絡設備端口之間的對照表;
通過以上的措施，管理員能在極短時間內查出出現故障的信息點的位置，排除故障，不需要借助另外的文檔。
高性能的布線系統產品
隨著應用水平的提高，六類布線系統正在逐漸成為市場的主力產品，更多的用戶選擇六類產品組建網絡的基礎設施。六類系統支持高性能的編碼技術，支持1000Base-TX，降低了千兆網絡的總體成本，同時它提供1-250MHz的帶寬范圍，是超五類布線系統帶寬的兩倍，為支持未來網絡技術提供了更高的性能裕量。項目中使用的普魯斯特6類雙絞線采用獨特的生產工藝技術，提高了6類電纜的同芯度，銅導體的直徑公差在0.0002mm以內，絕緣外徑偏差在0.01mm以內，同芯度達到96%以上，提高了電纜的回波損耗性能。6類雙絞線采用了經過一定比例預先扭絞的十字型塑料骨架，保持電纜結構的穩定性的同時降低了線對之間的串擾，此外，6類雙絞線單位長度的扭絞密度比超5類更為緊密，使近端串擾和抗干擾性能得到改善。普魯斯特6類雙絞線遠超過6類標準TIA/EIA568-B.2-1的要求，可達到600MHZ的應用帶寬。
綜合布線系統將使得未來軟件園的語音和數據通信設備、交換機、控制系統、管理系統、安全系統彼此連接，并與外部網絡連接，為軟件園未來復雜的網絡應用提供高效、可靠、安全的基礎保證。同時，普魯斯特布線為整個系統提供了業界最長的25年質量保證。
